推力角接触球轴承的基本结构和工作原理深度解析

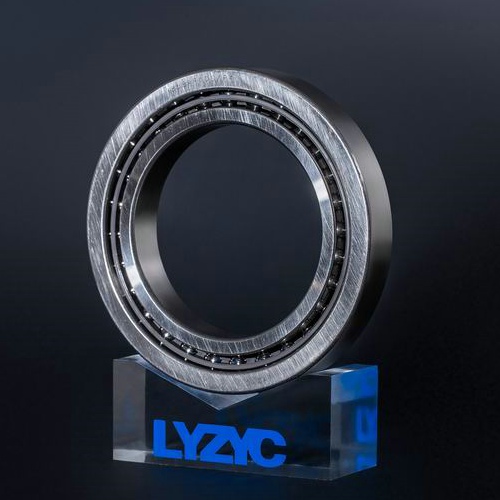

推力角接触球轴承作为精密机械系统中的关键部件，巧妙地将轴向推力承载与角接触特性融为一体，展现出非凡的设计智慧。推力角接触球轴承厂家洛阳众悦精密轴承将深入剖析其基本结构组成，揭示其工作原理，并探讨其在高精度应用中的关键技术特点，为机械设计师和设备工程师提供全方面的技术参考。

1 推力角接触球轴承的概述与设计哲学

推力角接触球轴承是一种专为承受主要轴向载荷以及一定径向载荷而优化的精密轴承。与传统推力轴承只能承受纯轴向载荷不同，推力角接触球轴承通过特殊的结构设计，实现了轴向和径向联合载荷的有效承担，成为高精度机械系统中的核心传动元件。

这种轴承的设计哲学源于对现代机械装备日益苛刻的性能需求的回应。随着机床主轴转速不断提高、工业机器人运动精度要求不断提升，传统单一功能的轴承已难以满足复杂工况下的综合性能要求。推力角接触球轴承应运而生，它采用大接触角设计（通常为45°或60°），使得轴承在承受轴向载荷的同时，能够分解部分径向载荷，实现载荷的多元化承担。

从分类角度看，推力角接触球轴承主要分为单向和双向两大类型。单向推力角接触球轴承只能承受一个方向的轴向载荷，通常由外圈、内圈、球和窗式保持架组成。而双向推力角接触球轴承则由两个座圈、一个隔圈、一个座圈和球与实体黄铜保持架组件构成，可承受双向轴向载荷。这种结构性差异决定了它们不同的应用场景和性能特点。

推力角接触球轴承的核心价值在于其将高轴向刚度、高精度与高速能力融于一体。与尺寸相同的传统推力球轴承相比，推力角接触球轴承所允许的极限转速显著提高，同时还能提供精确的轴向定位能力。这一特性使得它在机床主轴、旋转工作台、工业机器人等高端装备中成为不可替代的关键零部件。

推力角接触球轴承的制造公差控制极为严格，其公差等级通常符合SP或UP超精密等级，尺寸和几何公差控制在高精度机械所需的微观尺度内。这种精密制造确保了轴承在高速运转时的稳定性和可靠性，为整个机械系统提供了坚实的性能基础。

2 结构精细解剖：组件如何协同工作

推力角接触球轴承的性能优势根植于其精巧的结构设计。每个组件的精确造型和相互配合，共同决定了轴承的整体性能表现。深入了解这些组件的结构特征和功能，是掌握推力角接触球轴承技术的关键。

• 套圈与滚道：载荷传递的基石：推力角接触球轴承的核心组件包括轴圈（与轴颈配合）、座圈（与轴承座配合）以及精密的滚道结构。在单向推力角接触球轴承中，通常采用不可分离设计，包含外圈、内圈以及精磨的滚道面。而双向推力角接触球轴承为可分离型设计，包含两个实体轴圈、一个隔圈、一个座圈和球与保持架组件。这些套圈采用高碳铬轴承钢制造，经过适当的热处理工艺（如淬火和回火）以获得高硬度和耐磨性。滚道面的几何精度极为关键，其形状精度和表面粗糙度直接影响轴承的噪声、振动和寿命。值得一提的是，先进设计的套圈在滚道和挡肩间的过渡半径经过特殊磨削加工，能降低边缘应力约30%，使轴承更能承受重轴向载荷和偶尔的过载。

• 滚动体与保持架：运动转换的核心：滚动体（钢球）是轴承中的核心传动元件，其直径、数量和排列方式直接决定轴承的载荷能力。推力角接触球轴承采用级精度钢球，其直径公差控制在亚微米级别，确保载荷均匀分布。保持架的作用则至关重要，它将一组滚动体等距离隔开，引导滚动体在正确的轨道上作圆滑的滚动，改善轴承内部载荷分配和润滑性能。推力角接触球轴承的保持架材质多样，包括钢板冲压保持架、车制钢制保持架、黄铜实体保持架以及玻璃纤维增强尼龙66等工程塑料保持架。其中，实体黄铜保持架（后缀为M）因其高强度、自润滑性能和耐高温特性，在高速高温环境下表现优异。而PA66工程塑料保持架则因其重量轻，有助于小化离心力，特别适应高加减速工况。

• 预紧隔圈与润滑结构：精度与寿命的保障：在双向推力角接触球轴承中，预紧隔圈是调整轴承性能的关键部件。通过精确控制两个轴圈之间隔圈的厚度，可以调整轴承的游隙或预紧量，从而优化轴承的刚度和精度。这种预紧机制使得轴承在安装时能够获得理想的接触状态，避免因轻微磨损导致的性能下降。润滑系统同样不可或缺，推力角接触球轴承通常设计有润滑油槽和润滑油孔，位于座圈中间，确保润滑剂能有效分布到接触区域。由于离心力效应，这类轴承所需的润滑油比相邻圆柱滚子轴承多得多，因此在设计时必须保证润滑油流出推力角接触球轴承时不能进入相邻圆柱滚子轴系，避免润滑不良导致的失效。

• 密封设计：抵御外界侵害的屏障：推力角接触球轴承的密封系统根据应用需求多样化设计。一些轴承采用接触式密封（后缀为RS），密封唇与内圈挡边径向接触，密封效果较好，但摩擦阻力较大，极限转速较低；而非接触式密封（后缀为RZ）的极限转速与基本型轴承相同，摩擦阻力小。这些密封结构可有效防止污染物侵入和润滑剂泄漏，显著延长轴承的使用寿命。

通过对推力角接触球轴承结构的精细解剖，我们可以看出每一个组件都经过精心设计和制造，各司其职又协同工作，共同确保了轴承的高性能表现。这种结构上的精巧安排正是推力角接触球轴承能够满足高要求机械应用的根本原因。

3 工作原理深入解析：从静态到动态的力学行为

推力角接触球轴承的工作原理涉及复杂的力学行为，从静态负载分配到高速旋转下的动态响应，每一个环节都体现了精密机械设计的智慧。深入了解这些原理，有助于工程师更好地选择和运用此类轴承，发挥其大效能。

• 载荷传递机制：轴向与径向的巧妙平衡：推力角接触球轴承的核心功能在于其独特的载荷传递机制。当轴向载荷作用于轴承时，通过轴圈传递至钢球，再由钢球传递至座圈。由于接触角的存在（通常为45°或60°），载荷沿接触点的法线方向传递，产生一个垂直于接触点的法向力。这一法向力可分解为轴向分力和径向分力，轴向分力抵消外部轴向载荷，而径向分力则构成轴承承受径向载荷的基础。接触角的大小直接影响轴承的载荷承受特性：接触角越大，轴向载荷能力越强，径向载荷能力相对减弱；反之，接触角越小，径向载荷能力相对增强。这种力学特性使得推力角接触球轴承特别适用于承受以轴向载荷为主，又有一定径向载荷的联合载荷的应用场合。

• 接触角的核心作用：力学行为的决定因素：接触角是推力角接触球轴承工作原理的关键参数，它决定了载荷在轴承内部的传递路径和分布特性。在无载荷状态下，接触角由滚道的几何形状决定；而在负载状态下，接触角会随载荷大小发生变化。这种变化虽微小，但对轴承的性能影响显著。推力角接触球轴承的接触角设计，减少了滚珠与滚道的接触面积，优化了高速运转能力，减少摩擦和热量产生。当轴承承受纯轴向载荷时，各钢球受力相对均匀；但当存在径向载荷或力矩载荷时，各钢球之间的受力分布变得不均匀，部分钢球负荷加重，另一部分则减轻。这种不均匀分布是轴承寿命计算的重要考量因素。

• 预紧力的影响：刚度与精度的平衡艺术：预紧技术是推力角接触球轴承应用中的精髓。通过施加适当的预紧力，可以消除轴承内部的初始游隙，提高支承系统的刚度和旋转精度。预紧力的大小需精心设计：过小的预紧力无法有效提高刚度，可能导致轴系振动；过大的预紧力则会增加摩擦发热，降低轴承寿命。在实践中，预紧的大小取决于两个轴圈之间的隔圈厚度。这种预紧机制使得推力角接触球轴承能够实现高刚性、轴向预紧的超精密定位，特别适合机床主轴等对精度和刚度要求极高的应用场景。

• 高速动态特性：离心力与陀螺力矩的挑战：在高速运转条件下，推力角接触球轴承面临离心力和陀螺力矩的挑战。随着转速升高，钢球受到的离心力增大，使其有向外圈滚道偏离的趋势，导致钢球与滚道间的接触应力分布发生变化。同时，高速旋转的钢球会产生显著的陀螺力矩，试图改变钢球的旋转轴线方向。为抑制这些不利影响，推力角接触球轴承采用轻量化保持架和优化的滚道控制。玻璃纤维增强型PA66保持架因其重量轻，可将离心力小化，能适应高的加、减速。此外，润滑剂的合理选择与供应也至关重要，它不仅能减少摩擦磨损，还能帮助散热，确保轴承在高温高速条件下的稳定运行。

推力角接触球轴承的工作原理体现了精密机械工程的精髓，每一个组件的设计都经过精心计算和实验验证，确保轴承在各种复杂工况下都能表现出好的性能。了解这些原理，有助于我们在实际应用中充分发挥推力角接触球轴承的技术优势，满足现代机械装备对高精度、高速度、高可靠性的追求。

4 应用艺术：如何根据场景发挥轴承大效能

推力角接触球轴承的性能优势终体现在其实际应用中。不同的应用场景对轴承提出了各异的需求，如何根据具体工况选择合适的轴承类型、配置和安装方式，是一门深厚的应用艺术。通过了解推力角接触球轴承在不同领域的典型应用，我们可以更好地掌握这门艺术，发挥轴承的大效能。

• 机床主轴：高精度与高刚度的融合：机床主轴是推力角接触球轴承的典型应用场景，对轴承的精度、刚度和转速性能提出了极高要求。在此类应用中，双向推力角接触球轴承常与只承受径向力的圆锥孔双列圆柱滚子轴承组合使用。这种组合设计使得主轴能够同时承受强大的轴向切削力和径向力，确保加工精度稳定。机床主轴用的推力角接触球轴承通常采用超精密公差等级（SP或UP级），以保证主轴端跳和径跳控制在微米级以内。预紧力的精确控制尤为关键，适当的预紧不仅可以提高主轴刚度，还能抑制高速运转下的振动，确保工件表面加工质量。优秀的机床主轴设计会综合考虑热变形因素，通过润滑系统的优化设计控制轴承温升，避免热变形对加工精度的影响。

• 工业机器人：精度、刚度与轻量化的平衡：工业机器人关节需要轴承在有限的空间内提供高承载能力和精确运动控制，推力角接触球轴承成为理想选择。在机器人减速器、关节等部位，推力角接触球轴承能够同时承受轴向力、径向力和倾覆力矩，满足机器人多方面运动的需求。机器人应用特别强调轴承的轻量化和高刚度，推力角接触球轴承通过优化的截面设计和材料选择，实现了这一平衡。在协作机器人中，对运动平滑性和低噪声的要求更高，轴承的精度和保持架设计显得尤为重要。先进的推力角接触球轴承采用低噪声保持架设计和优化润滑方案，确保机器人运行平稳安静。

• 精密旋转工作台：轴向精度与动态响应的追求：精密旋转工作台是推力角接触球轴承展现其精度优势的又一重要领域。在这类应用中，轴承需提供精确的轴向定位，同时承受工作台自重和切削力产生的复合载荷。推力角接触球轴承的高轴向刚度和精确的运动精度，使其成为精密旋转工作台的理想选择。针对高精度旋转工作台的应用特点，轴承的精度稳定性和长期可靠性是关键考量因素。精密旋转工作台常用的双向推力角接触球轴承采用特殊的滚道设计和材料处理工艺，确保在长期使用后仍能保持初始精度。一些高端产品还采用特殊的钢材和热处理工艺，提高轴承的抗磨损和抗疲劳性能，延长设备的使用寿命。

• 特种设备与特殊环境：应对极端与复杂工况：除了常规工业应用，推力角接触球轴承在特种设备和特殊环境中也展现出好的性能。在航空航天领域，轴承需在极端温度、高真空或特殊介质中工作，推力角接触球轴承采用特种材料（如高温钢、不锈钢）和特殊润滑方案，满足严苛环境要求。在风电领域，大型推力角接触球轴承用于偏航和变桨系统，承受巨大的轴向载荷和冲击振动，其设计要点在于可靠性维护和长寿命。而在医疗设备中，推力角接触球轴承则满足了对低噪声、无污染和精密传动的特殊需求，通过食品级润滑脂和特殊表面处理，确保设备符合医疗标准。

推力角接触球轴承的应用艺术不仅在于选择合适的产品，更在于根据具体应用场景进行系统化的匹配设计。从轴承游隙的选择到预紧力的调整，从润滑方案的确定到安装精度的控制，每一个环节都影响着轴承的终性能。优秀的应用工程师会综合考虑所有这些因素，使推力角接触球轴承在特定应用中发挥出性能，满足设备的高可靠性、长寿命和低维护需求。

推力角接触球轴承作为精密机械领域的关键部件，其技术发展永无止境。随着工业进步，未来推力角接触球轴承将向着更高精度、更高速度、更智能化的方向发展。新材料如陶瓷混合轴承（陶瓷球与钢套圈组合）的应用将进一步提升轴承的高速性能和寿命；智能轴承集成传感器实时监测运行状态，实现预测性维护，这些都是推力角接触球轴承的重要发展趋势。

对设计工程师而言，深入理解推力角接触球轴承的结构与原理，掌握其应用技巧，不仅能优化现有设备性能，更为创新机械设计开辟了可能性。推力角接触球轴承的技术魅力在于，它将简单的机械元件转化为精密系统的核心，通过科学与工程的结合，支撑着现代工业的持续进步。
