英制等截面轴承游隙控制与预紧力调整方法

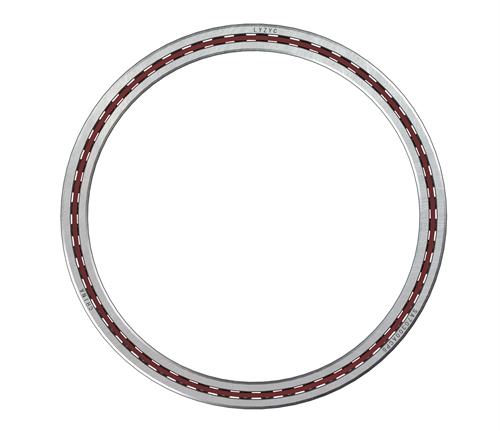

英制等截面薄壁轴承因其截面高度恒定、结构紧凑及重量轻量化等特征，在精密机床主轴、机器人关节及半导体制造设备中占据重要地位。与常规深沟球轴承不同，等截面轴承的内外圈壁厚较薄，在装配及受载过程中易产生弹性变形，导致其内部游隙与预紧力呈现出强烈的非线性特征。游隙与预紧力的精确控制，直接决定了轴承的旋转精度、刚度、寿命及运转平稳性，是该类轴承应用中的核心技术难点。

一、游隙与预紧力的内在关联及控制目标

在英制等截面轴承中，游隙通常指轴承在无载荷状态下，一个套圈相对另一个套圈在径向或轴向的可移动量。而预紧力则是在安装时施加的、使轴承内部产生负游隙（即过盈）的轴向或径向载荷。二者本质上是同一物理量的不同状态：游隙为正值，预紧力为零；游隙为零，预紧力开始产生；游隙为负值，预紧力持续增大。

对于精密应用，游隙控制的目标并非追求“零游隙”，而是根据工况需求设定一个好的预紧量。过小的预紧力会导致轴承刚度不足，在交变载荷下产生振动与噪声；过大的预紧力则会引起接触应力激增，导致温升过高、润滑失效及寿命缩短。因此，游隙控制的核心在于通过精密调整，使预紧力维持在既能保证系统刚度，又不至于引发过热好的区间内。

二、径向游隙的制造与测量控制

英制等截面轴承的径向游隙控制首先始于制造环节。由于薄壁轴承套圈刚性较差，传统的塞尺测量法易受套圈变形干扰，导致测量值失真。目前主流采用专用气动量仪或电感测微仪进行非接触或微接触式测量。

在磨削加工阶段，通过控制内外圈沟道直径与钢球直径的匹配关系（即“组配技术”），实现游隙的微米级分组。对于高精度等级（如ABEC-5P及以上）的等截面轴承，其径向游隙的制造公差通常控制在2-5微米以内。值得注意的是，由于英制轴承采用英制单位，其游隙标准（如C0、C2、C3组）在数值上与公制轴承存在差异，需严格参照英制轴承游隙标准进行选配，避免因单位换算误差导致的游隙失控。

三、轴向预紧力的调整机制

在装配阶段，预紧力的施加主要通过轴向调整实现。针对成对安装的等截面角接触球轴承，常见的调整方法包括：

1. 定位预紧： 通过调整轴承座端盖的厚度或轴上锁紧螺母的位置，强制固定轴承内外圈的相对轴向位置。这种方法结构简单，但无法补偿运转过程中的热膨胀变形。在英制等截面轴承应用中，由于薄壁外圈易受热膨胀，定位预紧量需预留一定的热补偿量，防止高温下预紧力过大。

2. 定压预紧： 利用弹簧或波形垫圈对轴承施加恒定的轴向力。这种方法能自动补偿因磨损和热变形导致的游隙变化，保持预紧力稳定。对于英制等截面轴承，由于其在高刚性系统中应用较多，定压预紧弹簧的刚度需精确计算，避免系统发生共振。

四、薄壁结构下的游隙变化机理

英制等截面轴承在装配配合时，游隙的变化规律与常规轴承显著不同。由于内外圈壁厚较薄，轴与轴承内孔的配合过盈量、轴承座孔与轴承外圈的配合过盈量，会显著改变轴承的初始游隙。

当内圈与轴采用过盈配合时，内圈沟道会发生扩张变形，导致径向游隙减小；反之，当外圈与座孔采用过盈配合时，外圈沟道发生收缩变形，同样导致游隙减小。在精密装配中，需根据实测的配合公差，利用弹性力学厚壁圆筒模型计算出配合引起的游隙缩减量，并在装配前预留相应的“安装游隙”，以确保装配后的工作状态符合设计要求。这一过程对计算精度与装配工艺提出了极高要求。

五、运行过程中的游隙监测与补偿

在设备运行期间，轴承的游隙会随温度、载荷及磨损状态发生动态变化。对于高精密设备，仅靠静态调整难以维持长期精度。因此，引入了在线游隙监测与补偿技术。

通过安装在轴承座上的位移传感器或应变片，实时监测轴承在受载前后的刚度变化，反推出内部游隙状态。一旦监测到游隙超出设定阈值，伺服控制系统可通过压电陶瓷促动器或精密微位移平台，对轴承的轴向位置进行纳米级微调，实现游隙的主动补偿。这种方法在高端光刻机或精密加工中心的主轴系统中已有成熟应用，是确保设备长期保持亚微米级精度的关键手段。

英制等截面轴承的游隙控制与预紧力调整，是一个涉及材料力学、精密制造及系统集成的复杂系统工程。它要求从制造端的高精度沟道加工与组配，到装配端的精密配合计算与轴向定位，再到使用端的在线监测与动态补偿，形成全链条的闭环控制。只有深刻理解薄壁轴承在受载与配合条件下的变形机理，并采取针对性的调整策略，才能充分发挥其在精密装备中的高性能潜力。
