高速线材轧机轴承故障的简易诊断技术与振动参数分析在高速线材生产线中，轧机轴承是保证连续稳定运行的核心部件。据统计，旋转机械的故障中约有30% 源于滚动轴承问题，而高速线材轧机一旦突发故障，单次事故可能导致高达7400万元的经济损失。面对高速、重载、高温的极端工况，开发有效的轴承故障简易诊断技术具有重要现实意义。01 轴承故障的主要形式与成因高速线材轧机轴承在运转过程中可能因多种原因导致损坏。疲劳剥落是常见的失效形式，交变载荷作用下，轴承元件表面下大剪应力处首先形成裂纹，逐步扩展到表面形成剥落坑。磨损问题同样不可忽视，尘埃异物侵入或润滑不良都会加剧磨损，导致轴承游隙增大、表面粗糙度增加。对于精密机械轴承，磨损量往往是限 制寿命的关键因素。塑性变形源于过大的冲击载荷或静载荷，在滚道表面形成凹痕或划痕。而锈蚀则是高精度轴承的严重问题，水分或酸碱物质直接侵入会导致表面锈蚀，使轴承精度丧失。此外，装配不当、润滑不良或过载还可能引起保持架损坏和断裂事故，这些故障都会显著增加设备振动和噪声，终导致轴承完全失效。02 振动参数分析的核心价值与方法振动分析是轴承故障诊断直接有效的手段。通过监测轴承振动信号的变化，可以早期发现潜在故障。时域分析中，振动有效值（RMS）反映整体振动能量，峰值则对冲击类故障敏感。峭度指标（Kurtosis）对信号中的冲击特征极为敏感，正常轴承峭度值约为3，当出现疲劳剥落时，该值会明显增加，甚至可达10以上，为早期故障预警提供依据。频域分析通过频谱图揭示故障特征频率。滚动轴承各元件都有特定的故障特征频率，内圈、外圈、滚动体和保持架故障会产生不同的频率成分，通过频谱分析可精准定位故障部位。共振解调技术是诊断轴承早期故障的有效方法，它通过检测轴承元件固有频率区的振动信号，提取出故障引起的冲击成分，即使微小的损伤也能被识别。03 简易诊断技术的关键应用简易诊断技术的核心目标是快速判断轴承是否出现故障。冲击脉冲法（SPM法）通过测量轴承故障产生的冲击脉冲值判断状态，当冲击能量达到初始值的1000倍（60dB）时，表明轴承寿命已结束。峰值系数法利用峰值与有效值的比值进行诊断，该值的优势在于不受轴承尺寸、转速及负荷影响。正常轴承峰值系数约为5，故障时可达几十。实际应用中，趋势分析比单一值更具价值。例如，某高速线材轧机精轧机23#a8号测点的振动有效值从正常状态急剧上升到70m/s²以上，同时峭度指标升至66，明显表明轴承存在故障隐患。定期监测与记录是简易诊断的基础，建立轴承振动参数的历史档案，通过纵向对比可及时发现异常变化，为预防性维修提供数据支持。04 故障诊断的现场实践与案例分析宣化钢铁公司高速线材轧机的诊断案例表明，综合时域与频域分析可显著提高诊断准确率。其26架轧机轴承出现异常时，频谱图中清晰显示出58.59Hz的特征频率及其谐波，准确判断为轴承内圈故障，经解体检查验证了诊断结论。唐山钢铁公司高速线材轧机增速箱的故障诊断展示了多技术综合应用的价值。通过时域波形观察到明显高频冲击现象，频域分析发现410Hz成分及其倍频，终诊断结果为高速轴轴承内圈断裂。安阳钢铁公司吐丝机轴承故障案例揭示了预警系统的必要性。在线监测系统早在故障发生前40多天就已发出警报，峭度指标从正常的3升至14，若能及时处理则可避免终轴承碎裂事故。这些案例表明，建立系统化的监测流程是成功诊断的关键，包括数据采集、特征提取、状态识别和维修决策四个环节。05 技术实施要点与误差控制实施轴承故障简易诊断需关注几个关键环节。测点选择直接影响信号质量，测点应尽量靠近轴承承载区，减少信号传递环节。传感器安装方式也至关重要。对于高频振动测量，不建议使用手持式或磁性座固定，而应采用钢制螺栓固定，以确保谐振频率高和定点性好。诊断过程中需考虑设备安装条件的影响。轴不对中和弯曲会使轴承产生不均匀载荷，影响诊断结果。对此类轴承，在加强监护的同时应适当放宽报警限。特征频率计算的误差控制也不容忽视。由于实际工作条件的影响，计算频率可能与真实值存在微小差异（通常小于3%），分析时需考虑这一因素。随着传感器技术和数据分析方法的进步，高速线材轧机轴承故障诊断正朝着智能化和精准化方向发展。在线监测系统与定期简易诊断相结合，可构建完善的设备健康管理体系。

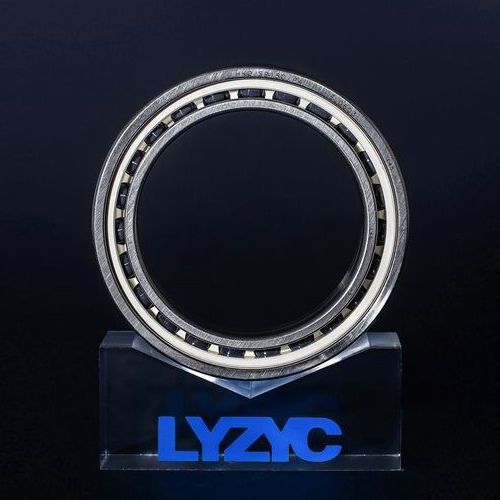

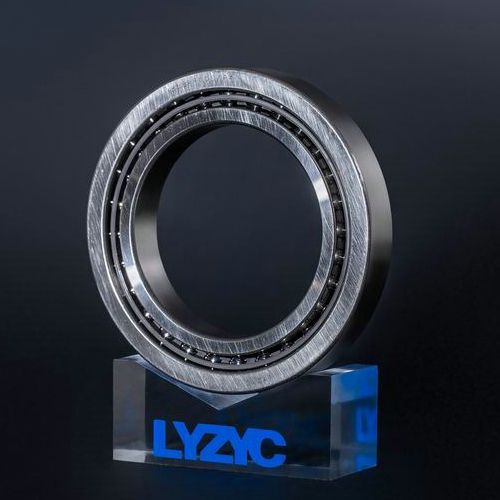

英制等截面轴承在光学稳定云台中的高回转精度应用光学稳定云台作为光电探测系统的核心支撑结构，广泛应用于机载侦察、卫星遥感及精密瞄准设备中。其功能是隔离载体姿态扰动，为光学载荷提供稳定的惯性指向空间。云台的回转精度直接决定了光轴的指向误差，进而影响成像质量与探测距离。英制等截面轴承因其截面厚度恒定、结构紧凑及质量分布均匀，常被用于构建云台的内外框旋转副。然而，在精密光学系统中，回转精度并非单纯的轴承制造精度问题，而是涉及刚度匹配、摩擦力矩稳定性及热变形控制的系统工程。一、 薄壁结构对回转误差运动的传递特性光学云台要求轴承在俯仰（Pitch）与方位（Azimuth）两个自由度上实现微米级甚至亚微米级的角位置重复精度。英制等截面轴承的薄壁特征，使得其套圈在载荷作用下的变形模式与厚壁轴承存在本质差异。在传统的厚壁轴承中，载荷引起的套圈变形主要表现为局部接触弹性变形；而在等截面薄壁轴承中，套圈表现出明显的“壳体”变形特征，即在外载下易发生椭圆化或多边形化畸变。这种几何畸变会直接转化为回转轴的径向跳动与端面跳动。因此，高回转精度的实现，首先依赖于对薄壁套圈在预紧力作用下的变形量进行精确预测与补偿。通过控制轴承的初始沟道圆度与波纹度（通常要求优于0.5μm），并在装配时施加恒定的轴向预紧力，强制套圈恢复近刚性状态，是抑制回转误差运动的基础。二、 摩擦力矩波动对速度平稳性的干扰光学稳定云台通常采用力矩电机直接驱动，其角速度分辨率可达角秒级。这对轴承的摩擦力矩稳定性提出了极高要求。若轴承在低速旋转（如0.001°/s至1°/s）下存在摩擦力矩的阶跃或脉动，将导致电机出现“爬行”现象，破坏光轴的平滑跟踪。英制等截面轴承通过优化钢球与沟道的接触角（通常为深沟球或四点接触结构），并采用低粘度、高剪切稳定性的润滑脂，能够有效降低启动摩擦力矩。更为关键的是，薄壁结构使得轴承的转动惯量显著降低，减少了因惯性力变化引起的摩擦力矩波动。在精密应用中，常采用非接触式密封（如迷宫密封）替代接触式橡胶密封，彻底消除密封唇口对摩擦力矩的干扰，从而保障云台在极低速扫描时的速度平稳性。三、 成对安装与交叉滚子轴承的刚性耦合为了实现高刚性的正交旋转轴系，光学云台中通常不单独使用单个等截面轴承，而是采用成对背对背（DB）或面对面（DF）的配置，甚至采用类似交叉滚子轴承的复合结构。在这种布局下，两个等截面轴承通过精密加工的隔圈或整体式轴承座实现刚性连接。这种结构的优势在于，它能够提供极高的倾覆力矩刚度。当云台受到风载或载体振动引起的倾覆力矩时，成对轴承的刚性耦合效应可以将变形量分散到两个支撑点上，避免单点应力集中。同时，通过修磨隔圈厚度，可以精确调整两个轴承的预紧量，使其在工作载荷下均处于“负游隙”状态，消除内部间隙，从而将回转精度的重复定位误差控制在角秒量级。四、 热变形对回转轴线漂移的控制光学载荷对温度极为敏感，而轴承作为摩擦生热与结构支撑的耦合点，其热变形是导致回转轴线漂移的重要因素。英制等截面轴承由于材料用量少，热容量小，在环境温度波动或电机发热传导下，其尺寸稳定性面临挑战。高回转精度应用要求轴承材料具有极低的热膨胀系数（CTE）匹配性。通常选用高氮不锈钢或经过特殊稳定化处理的高碳铬钢，使其在-20℃至+60℃的工作温区内，内径与外径的尺寸变化率低于5ppm/℃。此外，在结构设计上，通过采用“浮动端-固定端”的轴向定位方式，允许轴承在轴向上自由热膨胀，避免因热应力导致的套圈弯曲变形。这种热-力耦合设计，确保了云台在长时间连续工作下的光轴指向稳定性。五、 洁净润滑与微粒污染对精度的侵蚀在光学仪器的密闭腔体内，任何微小的磨损微粒都可能对光学元件造成不可逆的污染。英制等截面轴承若采用常规润滑脂，在长期运转后可能因剪切降解产生磨屑，或发生“甩油”现象，污染镜头或探测器。因此，高回转精度应用中的轴承通常采用全寿命密封润滑技术。这包括在轴承内部填充经真空脱气处理的超低挥发润滑脂，或采用固体润滑涂层（如MoS₂或DLC）。固体润滑虽然摩擦系数略高，但其磨损率极低，且几乎不产生挥发性物质，能够保障光学云台在真空或洁净环境下的长期精度保持率。同时，轴承的防尘盖或密封圈需采用激光焊接等无飞溅工艺固定，防止微小金属屑进入光学路径。综上所述，英制等截面轴承在光学稳定云台中的高回转精度应用，是一个涉及弹性力学、摩擦学、热工学及精密制造的交叉学科问题。其精度保障并非单一依赖轴承的制造公差，而是通过薄壁结构的刚性强化、摩擦力矩的平稳化设计、热变形的主动补偿以及洁净润滑的综合管控，构建起一个低扰动、高刚性的精密旋转基准。这种系统级的精度控制策略，确保了光学云台能够在复杂动态环境中，为高精度光电探测提供稳定可靠的机械支撑。

无油自润滑轴承的寿命一般多久？在工业传动与机械结构中，无油自润滑轴承因其免维护、耐脏污、适应极端工况等优势，被广泛应用于食品机械、纺织设备、高温炉窑、真空环境及水下作业等领域。对于设计选型与设备维护而言，“寿命一般多久”是一个核心问题。严格来说，无油自润滑轴承并没有一个统一固定的“标准寿命值”，其使用寿命更多取决于材料体系、工况条件与结构设计的匹配程度，通常以“运行小时数”或“启停循环次数”来衡量。一、如何理解无油自润滑轴承的“寿命”在讨论具体数字之前，需要明确无油自润滑轴承的失效模式与寿命定义。1. 寿命的衡量方式- 功能性寿命：指轴承在规定的工况下，能够保持设计所要求的运转精度、摩擦系数和承载能力的时间。  - 磨损寿命：指轴承因润滑层逐渐消耗、基体材料磨损，导致间隙增大或运动阻力明显上升，直至无法满足设备功能要求为止的累计运行时间。  与传统的油润滑轴承不同，无油自润滑轴承的寿命往往不是由“疲劳点蚀”主导，而是由润滑材料的磨损速率和基体材料的耐磨性共同决定。2. 常见的失效形式- 润滑层耗尽：自润滑材料（如PTFE、石墨、MoS₂等）逐渐磨损，失去持续释放润滑剂的能力。  - 基体磨损或塑性变形：在重载或冲击载荷下，金属或高性能聚合物基体出现不可逆变形。  - 热老化或化学腐蚀：在高温或腐蚀性介质中，润滑成分或基体材料发生降解，导致性能下降。  因此，所谓“寿命”，实际上是上述多种因素共同作用下的综合结果。二、典型材料体系下的寿命范围无油自润滑轴承的寿命首先取决于其材料体系。不同材料组合，在相似工况下的寿命差异可能达到数倍甚至一个数量级。1. 金属基自润滑轴承以铜合金、铸铁或不锈钢为基体，孔隙中浸渍固体润滑剂（如石墨、MoS₂）或表面复合PTFE/高分子层。- 轻中载、常温、洁净环境：  在载荷较低（一般低于50 MPa）、线速度中等（≤1 m/s）、无强腐蚀和粉尘的环境中，这类轴承的寿命通常在 数千到上万小时。部分设计良好的铜基轴承，在稳定工况下可运行 10,000–20,000 小时 甚至更长。  - 重载或低速重载工况：  在冲击载荷或边界润滑条件下，寿命会明显下降，可能降至 几百至数千小时，具体取决于载荷峰值与持续时长。  - 高温环境：  在300–400 ℃甚至更高温度下，若采用高温固体润滑剂（如改性石墨、陶瓷复合润滑相），仍可保持 数千小时 的稳定工作，但需避免温度剧烈波动导致基体疲劳。2. 聚合物基自润滑轴承以聚四氟乙烯（PTFE）、聚醚醚酮（PEEK）、聚甲醛（POM）等为基体，配合玻璃纤维、碳纤维或金属粉末增强。- 低载荷、中高速工况：  在载荷一般低于20 MPa、线速度较高（1–3 m/s）的工况下，寿命多在 5,000–15,000 小时 区间。  - PTFE基复合材料：  具有极低的摩擦系数，但耐磨性相对较弱，寿命通常在 数千小时 级别，适合对启动力矩敏感的设备。  - PEEK基复合材料：  通过碳纤维、石墨等改性后，耐磨性显著提升，在同等工况下寿命可达 10,000–20,000 小时，部分高强化牌号在优化工况下可接近 30,000 小时。3. 特殊工况下的寿命表现- 真空环境：  在真空或惰性气氛中，传统油脂润滑会挥发失效，无油自润滑轴承（尤其是PTFE基或MoS₂基）成为首要选择。其寿命取决于材料出气率和磨损率，一般在 数千小时 量级，需通过材料筛选与表面处理进行针对性优化。  - 水润滑或水下工况：  在水介质中，需选用耐水解、吸水率低且在水中有一定自润滑性的材料（如特定改性PEEK、水润滑专用复合材料）。寿命通常为 数千小时，受水质（淡水/海水）、流速与颗粒物含量影响较大。  - 高低温交替工况：  在频繁冷热循环条件下，因热膨胀系数差异，容易出现润滑层剥落或微裂纹，寿命往往显著低于恒温工况，可能降至 几百至数千小时。三、影响寿命的关键工况因素除材料本身外，实际工况对无油自润滑轴承寿命的影响往往更为显著。1. 载荷与应力水平- 平均载荷：寿命与载荷大致呈反比关系，载荷越大，润滑材料磨损越快。  - 峰值载荷与冲击：瞬时超载或频繁启停带来的冲击载荷，容易造成润滑层局部剥落或基体塑性变形，对寿命的削弱作用远大于同等平均载荷的稳态工况。2. 运动速度与运动形式- 线速度与PV值：  无油自润滑轴承的承载能力常用PV值（Pressure × Velocity）表征。实际工作点越接近材料允许的大PV值，温升越明显，磨损加速，寿命呈指数级下降。  - 摆动与微动：  小角度往复摆动或微幅振动，难以形成有效润滑膜，磨损集中在局部区域，寿命通常低于连续旋转工况。3. 温度环境- 高温：加速润滑材料的热老化，降低其转移膜形成能力，同时可能导致基体软化。  - 低温：部分聚合物材料会变脆，抗冲击性能下降，在低温启动瞬间容易出现表层微裂纹，影响整体寿命。4. 环境与介质- 粉尘与颗粒物：硬质颗粒侵入摩擦界面，会起到“磨料”作用，显著加快磨损。  - 腐蚀性介质：酸、碱或盐雾会侵蚀基体或润滑相，导致材料结构疏松、强度下降。  - 湿度：对吸湿性强的聚合物（如未改性POM）而言，吸水后尺寸变化和强度下降会间接影响寿命。5. 安装与配合精度- 配合间隙：间隙过小易引起卡滞、过热；间隙过大则导致冲击与振动，均会缩短寿命。  - 对中误差：轴与轴承座不同心会产生附加弯矩和边缘载荷，使局部应力集中，磨损加速。四、寿命估算与工程实践中的处理思路在工程实践中，对无油自润滑轴承寿命的评估通常采用“理论估算 + 经验修正 + 实验验证”的路径。1. 理论估算方法制造商一般会提供基于标准实验条件（如特定载荷、速度、温度）的磨损率曲线或寿命计算公式，形式大致为：预期寿命 ∝ 允许磨损量 / 磨损率  其中：  - 允许磨损量 由设计间隙、安全裕度决定；  - 磨损率 与载荷、速度、温度、材料等密切相关，通常由实验数据拟合得到。需要注意的是，这类公式多基于理想工况，实际寿命往往只有理论值的 30%–70%，甚至更低。2. 加速寿命试验与台架验证对于关键设备，通常会在接近实际工况的台架上进行加速试验，通过提高载荷或速度，在较短时间内获得磨损趋势，再外推至实际工况下的寿命区间。3. 工程上的保守设计原则鉴于无油自润滑轴承寿命受影响因素众多，工程上通常采取以下策略：- 按 理论寿命的 1/3–1/2 进行设计选型；  - 在关键位置预留 状态监测接口（如温度、振动、间隙检测）；  - 对重要设备制定 定期巡检与更换计划，而非单纯依赖“理论寿命”。回到刚开始的问题：无油自润滑轴承的寿命一般多久？如果用一个相对概括的说法：- 在常规工业工况（常温、洁净、轻中载、连续运转）下，常见无油自润滑轴承的寿命多在 5,000–20,000 小时 之间；  - 在重载、高温、腐蚀、真空、水下或含尘环境中，寿命可能降至 几百至数千小时；  - 通过材料优化、结构改进与工况控制，部分高端无油自润滑轴承在理想条件下可以突破 30,000 小时。但必须强调的是，任何“寿命多久”的说法，只有在明确材料牌号、载荷谱、速度范围、温度区间和环境条件后，才有工程意义。对于关键应用，建议在设计阶段即与材料供应商深度沟通，结合实验数据或台架验证，才能给出相对可靠的寿命评估。

航天轴承的安装与调试技术要点航天轴承作为航天器动力、传动及姿态控制等关键系统中的核心运动部件，其性能的终实现不仅取决于设计与制造水平，更与现场安装及调试的质量紧密相关。不恰当的安装可能导致轴承内部应力畸变、工作游隙偏离设计范围、旋转精度下降乃至早期失效，使前期所有精密制造的价值大打折扣。因此，严格遵循科学的安装与调试流程，是确保航天轴承在极端工况下实现高可靠性、长寿命运行，也是至关重要的技术关口。一、安装前的系统化准备充分的准备是成功安装的前提，主要包括环境、人员、器具与文件四个方面。1.  环境控制：安装应在洁净、干燥、无尘的专用工作区内进行。根据轴承精度等级和应用场景，必要时需在达到相应洁净度等级的净化间内操作，以防止微小颗粒物进入轴承内部。环境温湿度应保持稳定，通常与轴承、轴及壳体等配件的温度均衡要求相匹配，避免温差引起的尺寸测量误差或配合面异常。2.  人员与文件确认：操作人员需经过专 业培训，熟悉轴承结构、安装工艺规程及安全注意事项。必须仔细研读轴承产品技术文件、主机安装图纸及工艺规范，明确轴承的安装方向、配合公差、预紧要求、润滑剂型号与填充量、紧固力矩等关键参数。3.  零部件与器具检查：对轴承、轴、轴承座（壳体）等所有相关零件进行入库后的二次复查。检查轴承外观有无运输损伤，核对型号标识。使用精密量具（如气动量仪、精密千分尺）测量轴颈和轴承座孔的尺寸、圆度、圆柱度及表面粗糙度，确保其符合设计图纸的公差要求。对轴肩、轴承座挡肩的垂直度与跳动进行校验。同时，准备专用的安装工具（如液压螺母、感应加热器、定制的安装套筒等），避免使用可能造成冲击或局部过载的通用工具。二、核心安装工艺控制要点安装过程的核心在于实现设计的配合状态，同时避免对轴承造成任何损伤。1.  清洁与润滑：安装前，需使用规定的高纯度清洁剂对所有配合表面进行彻底清洗，去除防锈油和任何污染物。清洗后的零件需用洁净不起毛的布擦干或用干燥空气吹干。严格按照工艺要求在轴承滚道、引导面及保持架空隙内填充规定类型和数量的润滑脂，或在配合面涂抹适量润滑油。对于需通过加热或冷却实现过盈配合的场合，严禁将轴承直接置于明火上加热，推荐采用可控温的感应加热器或油浴加热，加热温度需精确控制以防止材料组织性能变化。2.  施加安装力的方法：安装力必须持续、平稳地施加在需要安装的套圈端面上，禁止通过滚动体或保持架传递安装力。对于过盈配合的套圈，通常采用以下方法之一：    - 机械压入法：使用液压机或专用螺旋压入工具，确保压力方向与轴线重合，防止套圈歪斜。    - 温度法：通过加热轴承内圈（与轴过盈配合时）或冷却轴（与壳体过盈配合时），利用热胀冷缩原理，实现无机械压力的平稳装配。加热或冷却的温度范围需经计算，避免产生过大的温差应力。4.  游隙与预紧的精确控制：这是安装调试的核心环节。对于需要工作游隙的轴承，安装后需测量其径向或轴向游隙，确保在图纸规定的范围内。对于需要预紧的轴承（如高速主轴轴承、精密陀螺框架轴承），则需通过隔套长度选配、垫片调整或力矩控制等方式，施加精确的轴向预载荷。预紧力的大小直接影响轴承的刚度、旋转精度、温升和寿命，必须通过专用测力计或精密力矩扳手，依据经过验证的工艺参数进行精细调整和终确认。三、安装后的调试与验证轴承安装就位后，需进行系统性的调试与初始运行验证，以评估安装质量。1.  初始手动检查：安装完成后，手动旋转轴承组件，感受其转动是否平稳、灵活，有无卡滞或异常声响。检查各紧固件是否已按规定力矩拧紧并做好防松标记。2.  空载或低负载试运行：在允许的条件下，对安装有轴承的组件或子系统进行低速、短时间的空载或低负载试运行。运行过程中，监测轴承附近的温度变化，使用振动传感器和噪声探头监测其振动与噪声水平。温升应在合理范围内且趋于平稳，振动和噪声应无异常峰值。3.  几何精度复测：试运行后，复测关键位置的径向跳动和轴向跳动，确保在轴承工作温度下，其旋转精度仍能满足设计要求。四、关键注意事项与记录- 防污染贯穿全程：从开箱到安装调试完成，需始终保持轴承及配合面的洁净。暂时中断工作时，应对组件进行防护。- 禁止野蛮操作：严禁用锤子等工具直接敲击轴承，避免任何形式的冲击载荷。- 力矩的精确施加：对锁紧螺母、端盖螺栓等紧固件，必须使用经过校准的力矩工具，分步、交叉、均匀地拧紧至规定力矩。- 全过程记录：安装调试过程中的所有关键参数（如配合尺寸、加热温度、安装力、游隙/预紧测量值、紧固力矩、试运行数据等）均应形成完整的、可追溯的质量记录，为后续的维护和问题分析提供依据。航天轴承的安装与调试是一项集成了精密测量、精细操作与系统验证的系统工程。其技术要点的核心在于“精确”与“可控”——精确地理解设计意图，精确地控制每一个工艺参数，精确地验证安装结果。只有将这种严谨的、系统化的工程技术应用于现场操作，才能将设计赋予轴承的固有性能完整、可靠地转化为其在航天主机系统中的实际工作性能，从而为确保航天任务的成功提供坚实的支撑。这不仅是操作规范，更是航天领域“质量为上、预防为主”工程文化的具体体现。

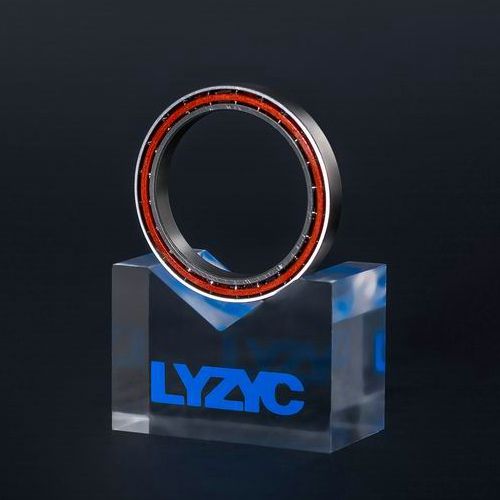

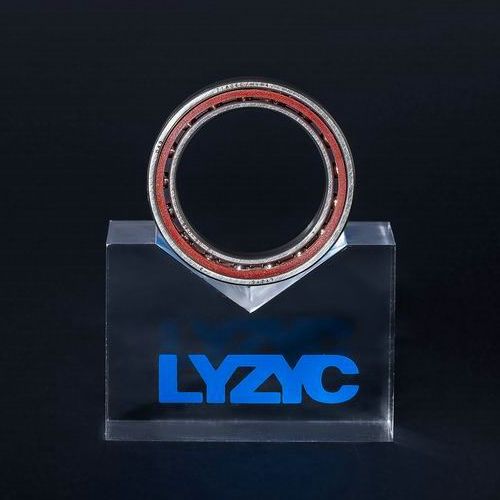

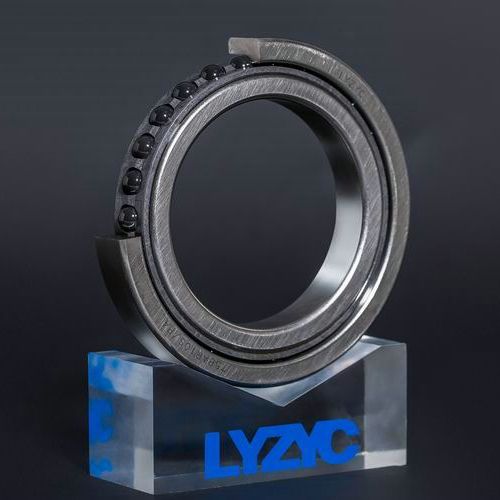

推力角接触球轴承的预加载荷技术及其对轴向刚度的提升在高速精密传动领域，推力角接触球轴承的性能直接决定着整个系统的稳定性和精度。而预加载荷技术作为提升轴承性能的关键手段，通过精确控制轴承内部的受力状态，显著增强了轴承的轴向刚度。这项技术使轴承在承受外部载荷时变形量减小，从而提高了机械系统的旋转精度和使用寿命。推力角接触球轴承厂家洛阳众悦精密轴承将深入探讨推力角接触球轴承预加载荷的技术原理、实施方法以及对轴向刚度的提升机制，为相关领域的技术人员提供理论参考和实践指导。1 预加载荷技术的基本原理与核心价值预加载荷技术的本质是在轴承安装时施加一个预先设定的轴向力，使轴承滚动体与滚道在未承受工作载荷前就处于预压状态。这一技术通过消除轴承内部的初始游隙，使轴承在受力时变形量显著减小，从而提高了支承系统的整体刚度。当推力角接触球轴承处于预加载荷状态时，滚动体与滚道的接触区域会形成一个预压接触区。这个区域在承受外部载荷时，能够更有效地传递力量，减少弹性变形。研究表明，适当的预加载荷可以使轴承的轴向刚度提高30%以上，这对于精密机床主轴等对刚度要求极高的应用场景至关重要。预加载荷的另一重要价值在于抑制轴承振动和噪声。在预压状态下，轴承内部的间隙被消除，滚动体与滚道之间的碰撞减少，从而降低了运转时的振动和噪声水平。这对于提升高精度设备的加工质量和工作环境舒适度具有显著效果。预加载荷还能有效防止滚动体的滑动。在高速轻载条件下，轴承滚动体容易与滚道产生滑动，导致磨损加剧。预加载荷通过维持滚动体与滚道之间的稳定接触，抑制了这种有害滑动，延长了轴承的使用寿命。值得注意的是，预加载荷的施加需要精确控制。过小的预加载荷无法充分发挥轴承的性能潜力，而过大的预加载荷则会导致轴承温升过高，摩擦增大，反而缩短轴承寿命。2 预加载荷的实施方法与技术要点推力角接触球轴承的预加载荷实施主要有两种方法：定位预紧和定压预紧。这两种方法适用于不同的工况需求，各有其特点和技术要点。定位预紧是通过机械固定的方式使轴承套圈处于特定位置，从而获得确定的预加载荷。常见的方法包括使用精密隔圈、磨窄套圈端面等。其中，利用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起是常用的方法。这种方法能使钢球与滚道紧密接触，预紧效果稳定可靠。定位预紧的关键在于隔圈厚度的精确控制。根据轴承的型号和预加载荷要求，隔圈的厚度需要经过精密计算和加工。一般要求隔圈的平面度误差不超过0.002mm，平行度误差不超过0.003mm，以确保预加载荷的均匀分布。定压预紧则是利用弹簧装置对轴承施加恒定的预加载荷。这种方法的特点是预紧力不随温度和转速的变化而改变，能够维持相对稳定的预加载荷状态。这对于高速运转或温度变化较大的工况尤为重要，因为它可以补偿因热膨胀引起的尺寸变化。在实际应用中，定压预紧通常采用碟形弹簧或螺旋弹簧作为加载元件。弹簧的设计需要满足以下要求：提供足够的预紧力、具有较小的刚度系数以保持预紧力稳定、以及具备良好的抗疲劳性能。对于成对使用的推力角接触球轴承，预加载荷的施加还需要考虑轴承的配置方式。背对背（DB）配置能提供较高的力矩刚性，而面对面（DF）配置则对轴的热膨胀更为宽容。不同的配置方式需要采用不同的预紧方法和技术参数。3 预加载荷与轴向刚度的量化关系预加载荷对推力角接触球轴承轴向刚度的影响可以通过载荷-变形曲线进行量化分析。这一关系是理解和优化预加载荷技术的理论基础。根据赫兹接触理论，轴承在轴向载荷作用下的变形与载荷之间存在非线性关系。单个轴承的轴向变形δa与轴向外载荷Fa的关系为δa ∝ Fa^2/3。在没有预紧时，在Fa作用下，轴承的轴向变形量为δaⅠ；而在具有预紧载荷Fa0条件下，同样作用轴向载荷Fa，轴承的轴向变形增量为δaⅡ，显然δaⅡ < δaⅠ，这表明预加载荷显著提高了轴承的轴向刚度。当成对轴承采用定位预紧时，其刚度提升效果更为明显。两个相同型号角接触球轴承成对安装时，其轴向载荷与变形曲线显示，在预紧载荷Fa0作用下，两个轴承都产生同样的轴向位移δp。当外加轴向载荷Fa作用于轴上后，成对轴承将产生轴向位移δa，且δa远小于单个轴承在相同载荷下的变形量。预加载荷与轴向刚度的关系并非线性增长。当预加载荷达到一定值后，刚度的提升幅度会逐渐减小，而摩擦发热则会显著增加。因此，存在一个好的预加载荷范围，在此范围内轴承既能获得较高的刚度，又不会因过度预紧导致温升过高。对于不同应用场景，好的预加载荷的取值也有所不同。一般地，高速轻载条件下应选择较小的预加载荷，而低速重载场合则需要较大的预加载荷。在实际工程中，通常通过试验和经验公式确定好的预加载荷值。研究表明，对于机床主轴用推力角接触球轴承，中等预紧级别的启动力矩约为轻预紧的两倍，而重预紧又是中预紧的两倍。这一量化关系为预加载荷的选择提供了重要参考。4 预加载荷消失现象与临界载荷当外部轴向载荷超过一定限度时，预加载荷的效果会逐渐减弱甚至完全消失，这一现象称为预加载荷消失。理解这一现象对正确应用预加载荷技术至关重要。预加载荷消失的发生机制是：当外部轴向载荷足够大时，会使受载侧轴承的变形增加，而另一侧轴承的预压状态被完全解除，导致其不再承受载荷。此时，轴承系统退化为单个轴承工作，刚度显著降低。预紧消失载荷是衡量轴承预紧状态稳定性的重要参数。对于相同型号轴承组合，预紧消失载荷的标准大致相当于DB组合轴承预紧力的n倍，其中角接触球轴承的n值约为3，圆锥滚子轴承的n值约为2。这意味着角接触球轴承的预紧状态在较大外部载荷下仍能保持稳定。预紧消失载荷的计算需要考虑轴承的配置方式。以NSK角接触球轴承为例，DB组合的预紧消除载荷可表示为Fax = 23/2Fa0，其中Fa0为预紧载荷。这一关系式为工程师预测预紧状态变化提供了量化工具。在实际应用中，应避免轴承长期在接近预紧消失载荷的条件下工作。因为当预紧状态处于临界点时，轴承的受力状态不稳定，可能导致振动和精度的突然变化。通常建议工作载荷不超过预紧消失载荷的70%，以保持系统的稳定性。对于高速运转的轴承，预紧消失现象尤为危险。因为一旦预紧状态消失，滚动体与滚道之间可能产生滑动，导致异常磨损和损伤。因此，在高速应用场合，需要特别关注外部载荷与预紧消失载荷的关系。5 工程实践中的预加载荷调整策略在实际工程应用中，推力角接触球轴承的预加载荷需要根据具体工况进行精细调整。合理的调整策略是确保轴承性能大化的关键。测量与验证是预加载荷调整的第 一步。常用的方法包括测量轴承的起动摩擦力矩、测量轴承的轴向位移量、测量预紧弹簧的变形量以及测量螺母紧固扭矩等。对于精密应用，通常采用千分表测量轴向位移的方法，通过监测轴承在预紧前后的轴向位置变化，间接评估预加载荷的大小。预加载荷的温度补偿策略对高速或温差变化大的应用场景尤为重要。由于轴承在运转中会产生热量，导致轴和轴承座的热膨胀量不同，进而影响预加载荷的大小。定压预紧因能自动补偿热膨胀，特别适用于温差变化大的工况。对于成对使用的轴承，预加载荷的均匀分布是关键挑战。通过在外圈或内圈端面精心磨削特定的预紧量，可以确保预紧载荷均匀分布。专 业轴承制造商通常会在轴承端面标注建议的磨削量，为工程师提供参考。在机床主轴等应用中，预加载荷的阶段性调整策略往往能取得更好效果。初期采用较大的预加载荷以快速消除磨合间隙，运行一段时间后调整为正常预紧力，这样可以延长轴承的使用寿命。随着智能预紧技术的发展，通过压电陶瓷或形状记忆合金等智能材料实现预紧力的动态调整已成为可能。这种技术能根据工况变化自动优化预紧力，使轴承始终处于好的工作状态，代表了预紧技术的未来发展方向。6 预加载荷技术的未来发展趋势随着工业技术向高速、高精度、智能化方向发展，推力角接触球轴承的预加载荷技术也面临新的挑战和机遇。智能预紧系统是未来重要发展方向。通过集成传感器和控制系统，实时监测轴承的工作状态，并根据载荷、转速和温度变化自动调整预紧力，使轴承始终处于好的工作状态。这种自适应预紧系统可显著提高轴承的动态性能和使用寿命。新材料应用将推动预紧技术的革新。例如，低热膨胀系数材料的应用可以减少温度变化对预紧状态的影响，而自润滑材料的采用可以降低预紧条件下的摩擦损耗。陶瓷滚动体等新材料的应用，为预紧技术提供了更广阔的设计空间。预紧状态监测技术的发展将使预紧力的精确控制更为便捷。光纤传感器、声发射技术等先进监测手段的应用，使工程师能够实时了解轴承内部的预紧状态，为预紧力的优化调整提供数据支持。微预紧技术对于超高精度应用具有重要意义。随着纳米级加工精度的需求日益增长，对预紧力的控制精度要求也越来越高。微预紧技术通过精确控制微米级甚至纳米级的预紧变形，满足超高精度设备对轴承刚度的极端要求。预紧设计与轴承寿命的一体化优化将成为重要研究方向。通过建立预紧力-刚度-寿命的耦合模型，实现轴承性能的多目标优化，为不同应用场景提供量身定制好的预紧方案。推力角接触球轴承的预加载荷技术是提升轴承轴向刚度的核心手段，其精确控制直接影响精密机械的性能表现。从基本的预紧原理到智能自适应预紧系统，这一技术始终跟随着工业发展的步伐不断进步。掌握预加载荷技术的精髓，不仅在于理解其力学原理，更在于根据具体应用场景找到刚度与寿命好的平衡点。未来，随着新材料、新工艺和智能化技术的发展，推力角接触球轴承的预加载荷技术将继续向更精确、更智能、更可靠的方向迈进，为高端装备制造提供坚实支撑。

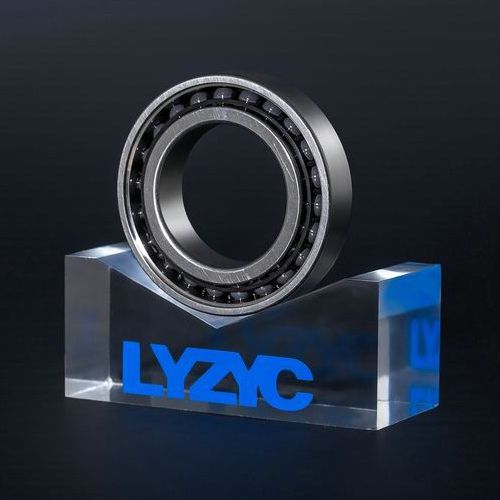

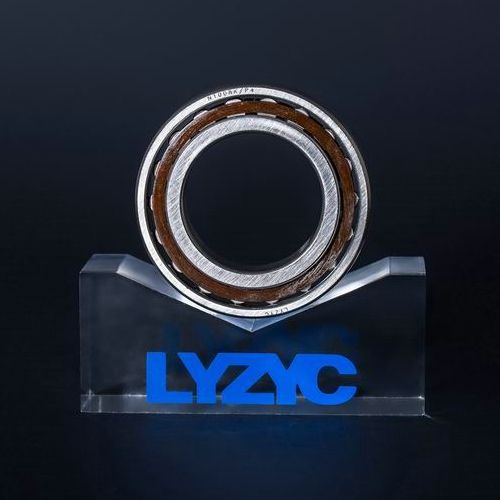

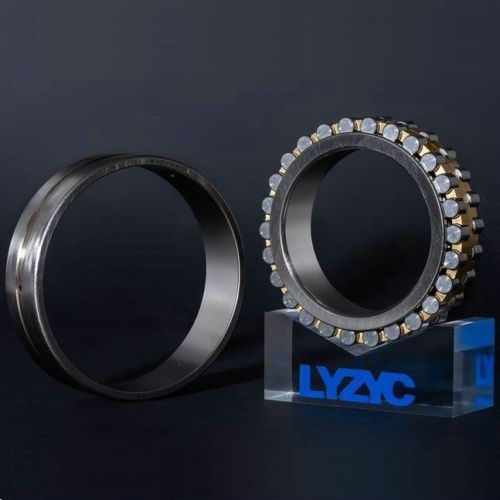

滚珠丝杠支撑轴承的常见类型及其适用场景分析在滚珠丝杠传动系统中，支撑轴承作为核心支撑部件，其性能直接决定了传动精度、刚性及寿命。不同轴承类型具有独特的性能特点，适用于特定工况场景。正确匹配轴承类型与应用条件，不仅能充分发挥滚珠丝杠系统的性能潜力，更能有效提升设备运行的可靠性与经济性。01 滚珠丝杠支撑轴承的受力特点与选型导向滚珠丝杠支撑轴承的受力环境具有鲜明特点。轴向载荷是其主要作用力，来源于丝杠旋转时螺母推动负载产生的推力或拉力。这种轴向力在精密定位场景下尤为显著，要求支撑轴承具备优异的轴向承载能力。径向载荷同样不可忽视，它可能来自装配误差、偏心负载或外部振动。若支撑轴承的径向刚性不足，易引发系统振动和定位偏差。复杂工况下，支撑轴承还需应对倾覆力矩的影响，这种力矩可能导致丝杠发生微小变形，影响整体精度。基于这样的受力特性，选型时需遵循明确的导向。高精度场景应优先考虑轴承的精度等级和预紧控制；高速应用则需关注轴承的极限转速和摩擦特性；重载条件下应侧重评估轴承的轴向刚性和承载能力。02 角接触球轴承：角接触球轴承是滚珠丝杠支撑系统中常用的轴承类型。其内外圈滚道与轴线呈特定角度，能同时承受轴向和径向载荷，满足丝杠传动系统对高精度、高刚性的应用需求。这类轴承通过成对安装（DF/DB组合）方式，可进一步提高系统刚性，有效抵抗倾覆力矩，保证丝杠在高速运行时不发生偏摆。这种配置特别适合精密定位与高速运行场景。角接触球轴承的接触角设计使其在承受联合载荷时表现出色，精度等级通常可达P5或P4级，部分超高精度应用甚至要求P2级精度。在数控机床主轴、高速加工中心等对精度和速度有双重要求的场合，角接触球轴承凭借其均衡的性能成为理想选择。03 推力角接触球轴承：专为丝杠支撑设计的解决方案推力角接触球轴承是专为滚珠丝杠支撑开发的专用轴承类型，如7602/7603系列和TAC系列产品。这类轴承采用60度接触角的大角度设计，轴向承载能力优于普通角接触球轴承。7602系列内径范围为12-50mm，外径为32-90mm，在油润滑条件下转速可达20000RPM。TAC系列内径为17-60mm，外径为47-120mm，采用60度接触角设计，能有效承受轴向载荷和部分径向载荷。这类轴承常以一体式结构封装于支撑单元中，安装方便，可靠性高。其刚性和精度通常比普通角接触球轴承更高，特别适合高轴向载荷的精密设备如数控机床、电动注塑机等应用场景。04 圆锥滚子轴承与圆柱滚子轴承的重载应用圆锥滚子轴承以高轴向承载能力和高刚性为特点，能承受较大的轴向和径向载荷。然而，这类轴承的精度通常不如推力角接触球轴承，且不适合高速运行，常见于重载或低速场合。圆柱滚子轴承主要用于重载荷工况，常与角接触球轴承搭配使用，承担径向负载，提升系统整体承载能力与刚性。对于有高径向刚性要求的应用，圆柱滚子轴承是较为合适的选择。在重载机床、大型搬运设备等场合，圆锥滚子轴承和圆柱滚子轴承能够提供足够的刚性支撑，确保系统在重载条件下保持稳定。05 特殊结构轴承满足特定工况需求双向推力角接触球轴承（如ZKLF系列）可双向受力，承受重载荷，刚性大，特别符合现代精密机械对高精度的要求。这类轴承有外圈带安装孔与不带安装孔两种结构，带安装孔结构可直接通过螺栓安装在相邻结构上，省去了加工轴承相匹配的轴承端盖，经济性较好。ZARF系列滚针/推力圆柱滚子轴承采用外圈加厚的滚针轴承和两列推力圆柱滚子轴承的组合结构，可以承受更大的径向/轴向载荷，具备更高的径向/轴向刚性。这种轴承也有外圈带安装孔和不带安装孔两种类型，带孔轴承通过螺栓直接安装在相邻结构上，连接刚度很高。对于安装空间受限的场合，可选择BS系列双列角接触球轴承，它能同时承受径向载荷和双向的轴向载荷，具有一定的精度和刚性优势，适用于高精度的滚珠丝杠支撑应用。06 支撑轴承选型的关键技术参数精度等级是支撑轴承选型的核心参数之一。高精度丝杠系统通常需要P5或P4级精密轴承，超精密应用甚至需要P2级轴承。轴承精度等级应与丝杠精度相匹配，避免成为系统精度短板。预紧力的设置对系统刚性至关重要。适当的预紧可以消除轴承内部间隙，提高系统固有频率和刚性。但过大的预紧会导致温升加剧和寿命缩短，需根据实际载荷精确调整：一般高速轻载用轻预紧，低速重载用中预紧。极限转速直接影响设备的生产效率。支撑轴承的额定转速必须高于机床的大工作转速，避免因高速运转产生的过热问题。角接触球轴承通常具有较好的高速性能，适合高速加工中心应用。润滑与密封也是确保轴承长期稳定运行的关键因素。应尽量选择带有密封结构的轴承，防止润滑剂流失或污染物进入。根据工作环境选择适合的润滑方式，如油润滑或脂润滑，能有效延长轴承使用寿命。随着精密制造技术不断发展，支撑轴承正朝着更高精度、更高刚性、更高速度的方向演进。智能轴承技术通过集成传感器实时监测轴承状态，为预测性维护提供数据支持，确保系统可靠运行。对工程师而言，掌握不同类型支撑轴承的特性及适用场景，能够针对特定应用条件做出好的选择，从而充分发挥滚珠丝杠系统的性能潜力。
