磁悬浮保护轴承的电磁兼容性问题与解决方案

磁悬浮保护轴承作为保障系统安全的核心机械备份，其工作效能不仅取决于其力学性能，更与其所处的电磁环境息息相关。在包含大功率开关放大器、高速数字控制器及复杂布线的高电磁能量密度系统中，保护轴承面临的电磁兼容性问题尤为突出。它既是电磁干扰的潜在敏感“受体”，也可能是影响周边电路的间接“干扰源”。系统性地分析与解决其电磁兼容性问题，是确保磁悬浮装备在全生命周期内功能安全与可靠性的关键。

一、 电磁兼容性问题的主要表现与机理

保护轴承的电磁兼容性问题主要源于其金属结构、安装方式及其在复杂电磁场中的位置，具体表现为“受体”与“源”的双重角色。

1.  作为“受体”的干扰问题：

- 控制信号干扰：保护轴承通常安装有间隙传感器（如电涡流探头）用于监测转子位置。主磁轴承功率放大器的强脉冲电流、电力电子器件的快速开关动作，会产生丰富的高频电磁噪声。这些噪声可能通过空间辐射或线缆耦合的方式，干扰敏感传感器信号，导致监测系统误判，引发不必要的保护动作或掩盖真实的故障征兆。

- 结构件感应效应：处于主磁轴承交变磁场中的金属保护轴承、套筒等，会因电磁感应产生涡流。此涡流不仅造成能量损耗和温升，其产生的反磁场也会对主磁轴承的励磁磁场形成调制，可能影响悬浮控制精度，在特定频率下甚至可能诱发不期望的谐波振动。

2.  作为“源”的干扰问题：

- 瞬态过程的高频发射：在转子意外跌落的瞬间，金属转子与保护轴承内圈发生高速碰摩，此过程可产生宽频带的瞬态电磁辐射，其能量可覆盖从百千赫到数兆赫的频段，对周边电子设备构成威胁。这种因机械冲击和摩擦生电综合效应产生的干扰，具有随机性和高幅值特点，是系统级电磁兼容性设计中的挑战。

- 地线环流：当保护轴承的安装基座、机壳、传感器地线及控制系统地线之间因设计或安装原因形成不理想的大面积地回路时，感生的地线环流会流经这些公共路径，在控制电路参考地上引入共模噪声电压，导致模拟测量精度下降或数字逻辑误判。

3.  材料性能的电磁退化：

    保护轴承常用的润滑脂或聚合物保持架等非金属材料，在长期强电磁场作用下，其理化性能可能发生变化。例如，某些润滑剂基础油或添加剂可能因电泳效应、局部放电或感应发热而发生加速老化、氧化或分解，导致润滑性能下降，间接影响其紧急备用功能。

二、 系统性解决方案与设计考量

解决保护轴承的电磁兼容性问题，需从干扰的“产生-传播-接收”全链路入手，采取“抑制源、切断路、保受体”的系统性设计策略，涵盖电气、结构、材料与工艺等多个层面。

1.  优化电磁设计，源头控制干扰

- 主磁场优化：通过优化主磁轴承的磁路设计（如采用Halbach阵列等）、提高励磁电流波形质量、降低开关频率谐波含量等手段，从源头减少侵入保护轴承区域的交变磁场强度。

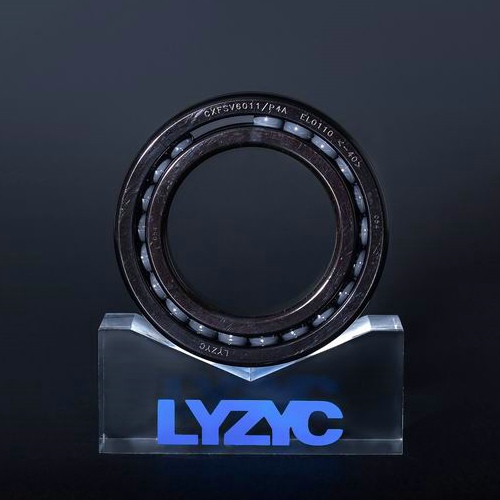

- 轴承本体优化：在满足力学性能前提下，选用高电阻率或非导电的陶瓷材料制造轴承滚动体与滚道，从根源上抑制涡流产生。对于金属轴承，采用非导电的陶瓷或高分子复合材料保持架，切断部分涡流通路。

2.  实施多级屏蔽，切断传播路径

- 辐射干扰屏蔽：对保护轴承单元实施局部屏蔽。采用高磁导率材料（如坡莫合金）应对低频磁场，结合高电导率材料（如铜箔）应对高频电场与磁场。屏蔽体需确保电气连续性和良好接地，避免开缝或孔洞成为电磁泄漏的天线。屏蔽体与轴承座之间应采用导电衬垫，保证电连续性。

- 传导干扰抑制：在保护轴承相关传感器（如温度、振动传感器）的信号线入口处，安装穿心电容、铁氧体磁环或共模扼流圈，滤除线缆耦合的高频噪声。采用双绞屏蔽线传输传感器信号，并将屏蔽层在机柜入口处做360度端接至专用接地端子。

3.  完善接地与搭接设计，净化参考地

- 单点接地与星形接地：为保护轴承相关的传感器、监测电路设计独立的低阻抗接地路径，尽量实现“单点接地”或“分区星形接地”，避免与功率地、机壳地形成复杂的地回路，有效抑制地线环流引起的共模干扰。

- 等电位搭接：确保保护轴承的安装基座、邻近的机械结构、屏蔽壳体之间实现良好的金属对金属接触或采用低阻抗搭接条连接，消除结构件间的电位差，减少因电位浮动引起的放电或天线效应。

4.  强化“受体”防护与材料适配

- 传感器的抗干扰设计：选用差分输出、高共模抑制比的传感器。在传感器内部集成滤波电路。传感器供电采用隔离的DC/DC模块。信号采集使用隔离放大器或数字隔离器，切断传导干扰路径。

- 材料的电磁适应性选择：评估并选择在预期电磁环境下性能稳定的轴承润滑材料。考虑采用含有导电添加剂的润滑脂，以避免静电积聚。对于非金属部件，评估其介电常数、损耗角正切及耐电晕能力，确保其在工作场强下不发生性能劣化。

5.  系统集成与测试验证

- 协同布局：在系统机械与电气布局阶段，尽可能将保护轴承单元及关联的弱电监测线路，远离大功率线缆、变压器、功率放大器等干扰源。强弱电线缆严格分开走线，避免平行长距离布线。

- 电磁兼容性预测试：在子系统与整机调试阶段，应进行针对性的电磁兼容性预测试。例如，在保护轴承传感器线缆上注入模拟的快速瞬态脉冲群，验证其监测电路的抗扰度；在系统工作状态下，测量保护轴承附近的磁场和传感器信号线上的噪声频谱，验证屏蔽与滤波措施的有效性。

综上所述，磁悬浮保护轴承的电磁兼容性问题是一个涉及多物理场耦合的系统工程挑战。其解决不能孤立地看待轴承本身，而必须将其置于整个磁悬浮系统的电磁环境中进行通盘考虑。通过从源头的电磁优化、传播路径的有效阻断、受体端口的强化防护，到材料级的适配性选择，并结合精心的系统集成设计与充分的测试验证，方能构建一个电磁兼容的坚固屏障，确保这一关键安全组件在任何复杂的电磁环境下均能稳定、可靠地执行其保护职能，从而为磁悬浮系统的高性能与高可靠运行奠定坚实的基础。
