工业机器人关节部位角接触球轴承的选型要点

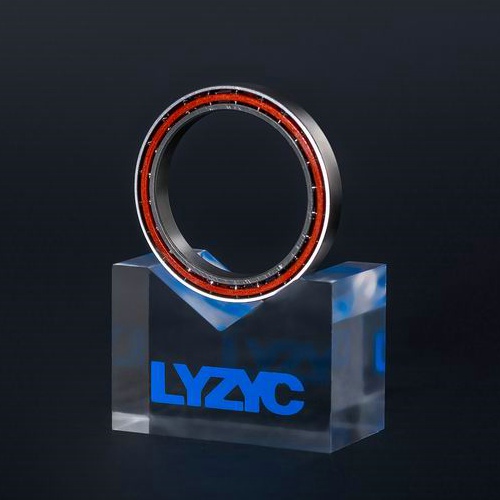

工业机器人关节作为精密传动系统的核心部件，其角接触球轴承的选型直接决定整机运动精度、动态响应与使用寿命。不同于通用轴承应用场景，机器人关节需长期承受复合载荷、高频启停与变向冲击，对轴承的刚度、精度保持性及轻量化提出严苛要求。角接触球轴承厂家洛阳众悦精密轴承从工程实践视角出发，提炼六大核心选型要点，构建适应工业机器人技术发展的轴承选型方法。

一、载荷特性与接触角匹配

机器人关节轴承需建立三维载荷谱分析模型。关节部位承受的载荷呈现典型的复合特征：径向载荷源于机器人自重与负载，轴向载荷源于加速度冲击与姿态调整，弯矩载荷源于非对称结构变形。选型时需通过雨流计数法统计载荷循环次数，结合L10寿命理论修正至机器人全生命周期载荷谱。接触角选择是载荷适配的关键：对于腕部等轻载关节，15°-25°小接触角可提升轴向承载能力；对于腰部等重载关节，30°-40°大接触角能显著增强径向刚度。预紧力设计需突破静态思维，采用混合预紧方案：液压补偿装置实现运行态预紧力闭环控制，结合波形弹簧被动阻尼，使全载荷谱下预紧力波动控制在±5%以内。

二、刚度与精度协同优化

机器人关节对轴承刚度的要求远超常规应用。动态刚度不足将导致定位误差放大，选型时需通过有限元分析建立刚度-位移模型，使轴向刚度达到500N/μm以上。接触刚度优化可通过双列对称布局实现，背对背（DB）或面对面（DF）配置使轴系刚度提升3倍。特别值得关注的是陶瓷球材料的应用，氮化硅（Si₃N₄）陶瓷密度仅为钢球的40%，在相同离心力场下接触应力降低35%，其优异的弹性模量（320GPa）使接触刚度提升2倍，有效抑制高速变向工况下的弹性变形。

三、润滑与密封方案创新

机器人关节轴承需建立长效润滑体系。针对高频启停导致的润滑剂离心甩出，采用超微量油气润滑技术，通过脉冲供油装置将润滑剂以气溶胶形式输送，在滚道表面形成0.5-1μm动态油膜，配合低粘度PAO40润滑油，使搅油损耗降低70%。密封设计需突破传统迷宫结构，采用组合式密封方案：主密封采用碳纤维增强PTFE唇形密封，接触压力梯度设计防止润滑脂泄漏；辅助密封设置负压腔，通过文丘里效应形成气帘屏障，使粉尘侵入量降低90%。

四、材料体系与表面处理技术

材料选型需构建多目标优化模型：超洁净轴承钢（夹杂物≤0.5级）是基础配置，接触疲劳寿命可达L10=8×10⁶转；针对高频冲击工况，需采用渗碳淬火+离子氮化复合处理，形成50μm梯度硬化层，硬度梯度HV600至HV350的平缓过渡可抑制裂纹萌生；陶瓷球材料（Si₃N₄）的轻量化优势显著，但需配套PEEK+碳纤维保持架解决硬度匹配问题。表面处理需关注复合涂层技术：DLC（类金刚石）+CrN双层涂层通过磁控溅射实现0.8μm纳米级防护，将磨损率降至传统镀铬层的1/10。

五、安装维护与智能监测

安装工艺需制定标准化流程：激光对中系统将轴系偏差控制在0.02mm以内，液氮冷装技术确保过盈配合精度；特别关注预紧力施加，采用液压拉伸器与超声波测量仪协同，使预紧力误差≤3%。智能监测需构建数字孪生体系：光纤光栅传感器实现应力-温度-振动多参数实时采集，机器学习算法建立失效模式识别模型，使早期故障预警时间提前至P-F间隔的70%以上；声发射技术捕捉0.1μm级微点蚀演化，为维护决策提供量化依据。

六、轻量化与紧凑设计

机器人关节对空间与重量的苛刻要求推动轴承设计向微型化演进。采用非对称双锥面滚道设计，使接触椭圆中心随载荷方向自动迁移，在有限安装空间内维持60%以上有效接触面积。保持架设计采用拓扑优化技术生成仿生支撑结构，通过遗传算法对蜂窝状、螺旋状等拓扑构型进行多目标优化，在保证导向精度的前提下将转动惯量降低60%。特别值得关注的是3D打印技术的应用突破，通过选区激光熔化（SLM）工艺直接成型陶瓷球坯，使轴承模块体积降低30%。

七、工程实践验证

在六轴工业机器人关节测试中，采用上述选型方案的轴承在10万次循环载荷下保持定位精度≤0.01mm，接触疲劳寿命达到L10=5×10⁶转，润滑膜完整性保持率超90%。某汽车焊接机器人生产线实测数据显示，轴承故障间隔时间（MTBF）提升至32000小时，较传统方案延长2.3倍，验证了选型策略的有效性。

工业机器人关节轴承的选型本质上是多学科交叉的系统工程。本文提出的六大要点突破了传统选型思维，通过载荷-材料-润滑-动态-智能-经济的协同优化，构建起适应机器人极端工况的轴承选型方法。
