磁悬浮保护轴承的磁场屏蔽技术探讨

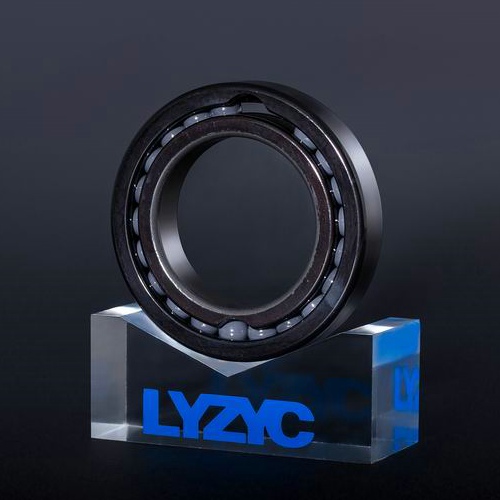

磁悬浮保护轴承作为主磁轴承失效时的关键物理托举装置,其工作性能直接影响整个系统的安全冗余度。在实际运行环境中,保护轴承并非处于电磁“真空”状态,而是长期处于主磁轴承、电机等部件产生的复杂磁场中。该寄生磁场在金属保护轴承组件中感生的涡流,将导致附加温升、电磁力和能量损耗,干扰主系统的控制精度,并可能降低保护轴承自身的可靠性。因此,对保护轴承实施有效的磁场屏蔽,是提升磁悬浮系统整体电磁兼容性与运行稳定性的重要技术措施。

一、 屏蔽的必要性与基本原理

磁悬浮系统中的磁场主要来源于主动磁轴承的励磁线圈和电机驱动单元,其频谱包含直流、基波及高频谐波分量。保护轴承通常由轴承钢等导电导磁材料构成,处于此变化的磁场环境中,将产生显著的涡流效应。由此带来的负面影响包括:持续的涡流损耗导致保护轴承部件温度升高,可能改变其内部游隙,加速润滑剂失效;涡流产生的附加电磁力会干扰转子的精确悬浮定位;在转子跌落的瞬态过程中,涡流效应可能产生不利的电磁阻尼,影响跌落动态响应。

磁场屏蔽旨在为保护轴承建立一个低磁导或高磁阻的局部电磁环境,其物理基础主要基于两种机制:

1.  高磁导率材料的静磁屏蔽:利用坡莫合金、高磁导率铁氧体等高磁导率材料构成磁通路。外部磁场的大部分磁力线被约束在屏蔽体内部通过,从而使屏蔽体所包围空间的磁场显著减弱。此方法对低频静态或准静态磁场效果显著,其效能取决于屏蔽材料的相对磁导率、饱和磁感应强度以及屏蔽体的厚度与完整性。

2.  高电导率材料的涡流屏蔽:利用铜、铝等良导体构成闭合壳体。交变磁场在导体表面感生涡流,此涡流将产生一个与外部原磁场方向相反的感应磁场,从而抵消导体内部的磁场。涡流屏蔽的效果随频率升高而增强,属于感性耦合下的主动抵消机制,对中高频磁场屏蔽更为有效。

在实际工程中,保护轴承面临的磁场往往是宽频带的,因此其屏蔽设计通常是两种原理的综合应用。

二、 屏蔽材料的选择与考量

屏蔽材料的选择是决定屏蔽效能的基础,需根据待屏蔽磁场的频谱特性、空间约束、机械要求及工作环境进行权衡。

1.  高磁导率合金:以坡莫合金(如镍铁钼合金)为代表,其在弱磁场下具有极高的初始磁导率和大磁导率,是低频磁场静磁屏蔽的首要选择材料。但其磁导率易受机械应力影响,加工后需进行退火处理以恢复性能,且饱和磁感应强度相对较低,不适用于强磁场环境。铁镍合金是另一种常见选择,在成本与性能之间取得平衡。

2.  高电导率金属:铜和铝因其优异的导电性,是涡流屏蔽的主要材料。铝的密度更小,常用于对重量敏感的应用。它们的屏蔽效能与材料厚度、频率的平方根成正比。然而,单纯的良导体对低频磁场屏蔽效果有限。

3.  软磁复合材料与铁氧体:软磁复合材料由绝缘的磁性粉末压制而成,具有各向同性、低涡流损耗的优点,可通过模压成型为复杂形状,便于集成设计。锰锌、镍锌铁氧体等在高频下具有较高的磁导率和电阻率,能同时通过磁路分流和涡流损耗抑制高频磁场,适用于高频干扰抑制。

4.  多层与复合结构材料:为应对宽频磁场,常采用多层复合屏蔽结构。常见组合为外层使用高电导率金属(如铜)应对中高频,内层使用高磁导率合金(如坡莫合金)应对低频,通过不同材料层的协同工作实现宽频带有效屏蔽。

三、 屏蔽结构设计与工程实现

保护轴承的屏蔽结构设计需在电磁效能、机械约束、散热和安装维护之间取得平衡。

1.  屏蔽体构型:通常采用圆筒形或罩壳形结构,包围保护轴承组件。为获得好的静磁屏蔽效果,屏蔽体应尽可能形成闭合的磁路。若因机械装配需要开口,则开口方向应平行于磁力线方向,以小化磁阻。对于涡流屏蔽,屏蔽体必须保证电连续性,接缝处应采用导电衬垫或焊接以保证低阻抗连接。

2.  结构集成与兼容性设计:屏蔽体可与保护轴承的安装套筒、外壳等结构件进行一体化设计,以节省空间。设计中必须考虑屏蔽体对保护轴承散热的影响,必要时设置导热路径或风道。同时,屏蔽体的引入不应妨碍对保护轴承的状态监测(如温度、振动传感器)以及维护拆卸。

3.  叠层与开槽防涡流设计:屏蔽体自身也可能在强交变磁场中产生涡流损耗。为减少此损耗,可采用叠层工艺制造屏蔽体,即在磁导率材料中引入薄层绝缘,阻断大尺度涡流通路。在导电屏蔽层上开设轴向或周向绝缘槽,也是抑制屏蔽体自身环流、降低损耗的有效方法,但需谨慎评估开槽对屏蔽完整性的影响。

4.  组合屏蔽策略:在复杂磁场环境中,可实施多级屏蔽。例如,在系统级设置一个包围整个磁轴承单元的外层主屏蔽,再为保护轴承组件设置一个内层局部屏蔽。这种组合能梯度式衰减磁场,为保护轴承提供更“洁净”的电磁环境。

四、 屏蔽效能的评估与测试

屏蔽设计的有效性需通过定量评估来验证。

1.  仿真分析:在设计的初始阶段,可应用基于有限元法的电磁场仿真软件,建立包含磁轴承、转子、保护轴承及屏蔽体的精细化模型。通过对比加装屏蔽前后保护轴承区域的磁通密度分布、涡流密度及损耗云图,可预测屏蔽效能。参数化研究有助于优化屏蔽材料、厚度和结构。

2.  屏蔽效能度量:屏蔽效能通常以分贝表示。对于磁场屏蔽,其定义为同一位置在无屏蔽与有屏蔽两种状态下磁场强度的比值,取对数乘以20。测试时,需在屏蔽体内外分别布置磁场探头,测量在特定激励频率下的场强变化。

3.  性能测试:在实验样机或实际系统上进行测试是关键环节。可使用高斯计或频谱分析仪,在系统不同工作模式(静态悬浮、动态运行、故障跌落)下,测量保护轴承附近关键点的磁场强度频谱。同时,通过监测保护轴承或屏蔽体的温升,可间接评估涡流损耗的抑制效果。对比加装屏蔽前后的控制电流纹波、转子位置抖动等系统参数,也能从系统层面反映屏蔽对电磁干扰的抑制效果。

综上所述,磁场屏蔽技术是优化磁悬浮保护轴承工作环境、提升系统整体性能与可靠性的重要手段。其设计是一个涉及电磁学、材料学、结构力学和热力学的多学科交叉问题。通过合理选择屏蔽材料、精心设计屏蔽结构,并结合仿真与实验进行迭代验证,可有效抑制寄生磁场对保护轴承的不利影响,从而确保这一关键安全装置在任何工况下均能保持其预期的性能与可靠性,为磁悬浮系统的长期稳定运行提供坚实保障。
