英制等截面轴承不同截面尺寸下的承载能力对比分析

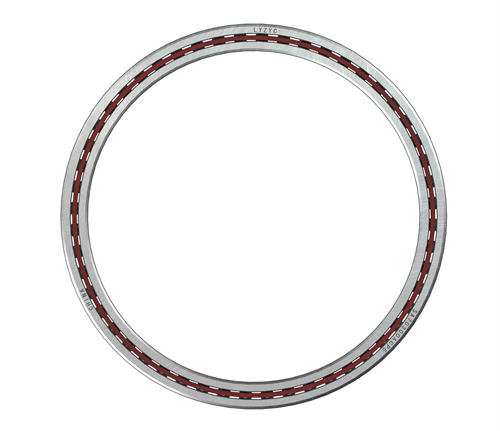

在精密机械系统设计中，英制等截面轴承因其截面高度恒定、结构紧凑而被广泛采用。然而，在实际选型过程中，设计者往往面临在同一公称内径下，选择不同截面尺寸（如“开式”系列与“不锈钢”系列，或不同英制代号系列）的权衡。这种选择并非简单的尺寸缩放，而是涉及材料力学、接触应力分布及安装干涉效应的复杂耦合过程。英制等截面轴承厂家洛阳众悦精密轴承旨在剥离具体商业型号，从工程力学原理出发，对不同截面尺寸下的承载能力进行定性对比与机理分析。

一、 截面尺寸的定义与几何约束

英制等截面轴承的截面尺寸通常指内外圈沟底之间的径向高度，常见标准系列包括0.1875英寸（约4.76mm）、0.2500英寸（约6.35mm）、0.3125英寸（约7.94mm）及0.3750英寸（约9.53mm）等。

在轴承内径（ID）固定的前提下，增大截面尺寸意味着直接增加内外圈的厚度及钢球的直径。然而，这种增加并非线性地转化为承载能力，因为随着截面高度的增加，轴承的“薄壁效应”减弱，套圈的刚性逐渐向厚壁轴承过渡，其应力分布模式也随之改变。

二、 径向承载能力与截面厚度的非线性关系

径向承载能力是轴承选型的核心指标之一。从赫兹接触理论分析，轴承的额定静载荷（Cor）与钢球直径的平方成正比，与沟道曲率半径成反比。

1. 小截面尺寸（如0.1875英寸系列）

此类轴承的套圈壁厚极薄，表现出显著的柔性特征。在承受径向载荷时，内外圈易发生椭圆化变形。虽然钢球直径较小，接触应力集中现象相对明显，但由于材料去除率高，其极限承载能力受限于套圈的沟底弯曲强度。当载荷超过一定阈值时，薄壁套圈可能发生塑性失稳而非单纯的接触疲劳。因此，其承载能力更多由套圈的刚性而非滚动体的强度决定。

2. 大截面尺寸（如0.3750英寸系列）

随着截面高度的增加，套圈的抗弯截面模量呈立方级增长。此时，套圈的刚性足以维持接近刚体的变形模式，载荷分布更接近经典的Stribeck曲线。其承载能力主要由钢球与沟道的接触疲劳极限决定，而非套圈的宏观变形。在同等内径下，大截面轴承的径向承载能力提升幅度往往高于其截面面积（质量）的增加幅度，表现出更高的“材料利用率”。

三、 力矩承载能力与截面惯性矩的关联

对于机器人关节或转台轴承，抵抗倾覆力矩的能力至关重要。力矩载荷本质上是径向载荷的偏置，它试图使轴承内外圈发生相对倾斜。

力矩承载能力与轴承截面的惯性矩直接相关。截面尺寸的增大，使得材料分布远离中性轴，从而显著提升截面的极惯性矩和抗弯截面模量。

对比分析表明：在相同的安装空间（外径）限-制下，选择更大截面尺寸的轴承，其抵抗倾覆力矩的能力远高于增加钢球数量或提高预紧力所带来的收益。这是因为预紧力主要解决微观游隙问题，而无法改变宏观结构抵抗弯矩的几何属性。因此，在大截面轴承中，力矩载荷引起的附加接触应力增幅较小，有利于保持系统的回转精度。

四、 轴向承载能力与接触角的耦合效应

英制等截面轴承多为深沟球结构，默认接触角接近0度，但在施加轴向预紧后，会形成一定的接触角。

不同截面尺寸对轴向承载能力的影响主要体现在沟道深度与钢球直径的比例上。大截面尺寸通常允许容纳直径更大的钢球。根据几何关系，大直径钢球在相同的轴向位移下，产生的接触角变化率较小，这意味着在承受纯轴向载荷时，载荷分布更为均匀，不易出现边缘效应。相比之下，小截面轴承由于沟道曲率限-制，在承受较大轴向力时，钢球与沟道边缘的接触应力会急剧上升，成为制约其轴向承载能力的瓶颈。

五、 安装过盈对承载能力的修正效应

一个常被忽视的对比因素是安装过盈量对不同截面尺寸轴承的刚度影响。

1. 薄壁（小截面）轴承

对过盈量极度敏感。微小的过盈配合（如0.01mm）即可导致内圈显著膨胀，从而消除内部游隙甚至改变预紧力。这种“安装刚度增益”在一定程度上可以补偿其材料刚性的不足，但也引入了不确定性。

2. 厚壁（大截面）轴承

由于壁厚较大，抵抗配合变形的能力强。其工作游隙和承载能力更接近理论计算值，受装配工艺波动的影响较小。因此，在对比大截面与小截面轴承的“实际工况承载能力”时，必须计入安装条件带来的修正系数，大截面轴承通常表现出更稳定的性能边界。

综合对比分析可知，英制等截面轴承的截面尺寸选择，实质上是空间约束、质量限-制与力学性能之间的折衷。大截面尺寸轴承通过牺牲部分轻量化优势，换取了更高的径向与力矩承载能力，以及更稳定的安装刚性；而小截面尺寸轴承则在极端空间受限场合，以结构柔性为代价实现减重。设计者在进行不同截面尺寸的承载能力对比时，应超越简单的额定载荷数值，深入考量套圈变形模式、惯性矩差异及安装干涉效应，方能做出符合系统级好的选型决策。
