磁悬浮保护轴承的磁场分布与优化设计

在磁悬浮系统中，保护轴承（亦称辅助轴承或后备轴承）作为主磁轴承失效时的物理支撑保障，其作用至关重要。传统的设计视角往往聚焦于其材料、结构强度与动力学响应。然而，在高速磁悬浮应用中，保护轴承并非处于纯粹的“静默”状态，其金属构件在变化的磁场环境中会产生不可忽略的感应效应。因此，深入分析其工作环境中的磁场分布，并基于此进行优化设计，是提升系统整体电磁兼容性、运行效率与可靠性的关键环节。

一、 磁悬浮环境中保护轴承面临的磁场特性

保护轴承安装在转子与定子之间狭窄的径向与轴向空间内，其磁场环境由主磁轴承的主动控制磁场、电机驱动磁场以及可能存在的谐波磁场共同构成。即使在主磁轴承正常悬浮时，保护轴承也长期处于一个强度可观的静/交变磁场中。当主磁轴承故障、转子跌落时，高速旋转的转子与静止的保护轴承内圈之间发生剧烈摩擦，此瞬态过程伴随着复杂的电磁与热力耦合。

该磁场环境具有几个显著特点：空间非均匀性，磁场强度在径向和轴向呈现梯度分布；时间波动性，受控制电流与转子位置影响；高频分量，源于功率放大器的开关频率及控制谐波。这种复杂的电磁环境，使得由导电材料（如轴承钢、特种合金）制成的保护轴承内部可能产生涡流。

二、 涡流效应的影响与磁场分布分析

保护轴承及其邻近部件（如套筒、基座）在变化的磁场中产生涡流，将引发一系列效应：

1.  附加损耗与温升：涡流损耗以热能形式耗散。正常悬浮期间，持续的涡流发热可能导致保护轴承组件温度累积升高，影响其内部游隙、润滑脂性能乃至材料强度，为其在紧急时刻的可靠介入埋下隐患。

2.  附加电磁力与力矩：涡流自身会产生感应磁场，与原有磁场相互作用，可能产生附加的径向力、轴向力或旋转阻力矩。这种附加力会干扰主磁轴承的精确控制，而在转子跌落接触阶段，可能改变转子的动力学行为。

3.  电磁刚度与阻尼效应：涡流场对磁场变化的阻碍作用，会在特定频率下表现为一种电磁刚度和阻尼，可能对系统的动态特性产生有利或不利的影响。

磁场分布的分析是评估和量化这些影响的基础。通常采用数值计算方法，如有限元法，对包含主磁轴承、转子、保护轴承及邻近构件的完整电磁模型进行仿真。分析需涵盖两种典型工况：稳态悬浮工况，关注保护轴承区域的静态与谐波磁场分布；故障跌落瞬态，模拟转子动态位移过程中磁场的剧烈变化。通过分析，可以清晰获取保护轴承组件上的磁通密度分布、涡流密度分布及由此计算出的涡流损耗、电磁力等关键参数。

三、 面向磁场优化的保护轴承设计策略

基于磁场分布与涡流影响的分析，优化设计的目标是在不削弱其核心机械保护功能的前提下，不利电磁效应，并尽可能利用有益的电磁效应。

1.  材料与结构的电磁优化：

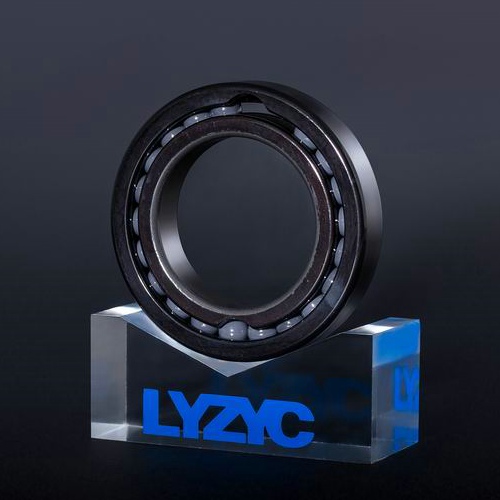

- 采用高电阻率或非导电材料：在满足机械性能的前提下，可选用高电阻率的陶瓷（如氮化硅）作为滚动体或滚道材料，其本征高电阻特性可极大抑制涡流产生。对于金属保护轴承，可采用叠片结构的内圈或套筒，沿轴向将导电体分割，以阻断大尺度涡流通路，这与电机铁芯采用硅钢片同理。

- 结构非对称与开槽设计：在保护轴承的外圈或安装套筒上，设计合理的轴向或周向隔磁槽，可以增加涡流回路电阻，有效减少涡流面积。但此类设计需与机械强度分析协同进行，避免引入应力集中点。

- 磁屏蔽设计：在磁场较强的区域，可在保护轴承外部设置由高磁导率材料（如坡莫合金）制成的磁屏蔽罩，为主磁场提供低磁阻旁路，从而减少穿入保护轴承内部的磁通。

2.  电磁-热-力耦合设计与间隙管理：

- 优化设计必须将电磁分析、热分析和结构力学分析相结合。通过电磁场计算得到损耗分布，作为热源进行温度场仿真，预测轴承组件的稳态与瞬态温度。再将热变形结果反馈给结构分析，确保在所有预期工作温度下，保护轴承与转子之间的径向、轴向安全间隙始终得到维持，防止因热膨胀导致意外碰磨。

- 间隙的电磁优化也至关重要。保护轴承与转子之间的气隙大小，直接影响磁场的边缘分布和涡流效应强度。需通过多物理场协同优化，确定一个兼顾电磁性能、跌落动力学冲击与制造公差的合理间隙值。

3.  系统集成与控制策略的协同考虑：

- 保护轴承的电磁优化应置于整个磁悬浮系统的框架内。主磁轴承的控制算法可以考虑对保护轴承区域磁场进行前馈补偿或主动抑制，以降低其背景磁场强度。

- 在转子跌落后与保护轴承接触旋转阶段，可考虑利用监测到的电涡流效应反推转子状态，为安全停车逻辑提供辅助信息。

四、 磁场相关性能的测试与验证

为验证优化设计的有效性，需进行专门的测试。

1.  静态磁场测绘：在系统静止且主磁轴承通电状态下，使用高斯计或三维磁场探头，精确测量保护轴承安装位置周围空间的磁通密度分布，与仿真结果进行对比验证。

2.  涡流损耗测量：可通过量热法（监测温升速率）或电气法（通过测量驱动功率变化间接推算），在转子悬浮空载运行时，评估保护轴承组件带来的额外损耗。

3.  动态电磁响应测试：在受控条件下模拟转子微小位移或扰动，测量由保护轴承组件感应产生的电压或其对线圈电感、控制系统电流的影响，以验证其电磁阻尼等效应。

综上所述，现代高性能磁悬浮系统的保护轴承设计，已超越了传统的纯机械范畴，成为一个涉及电磁学、热力学、固体力学的多物理场耦合问题。对其工作磁场分布的深刻理解与主动优化，是减少寄生损耗、提升控制精度、保障极端工况下可靠性的重要手段。通过材料与结构创新、多学科协同设计以及精细的测试验证，方能使保护轴承在复杂的电磁环境中，更稳定、更效率高的履行其安全守护的职责。
