英制等截面轴承保持架设计对高速性能的突破

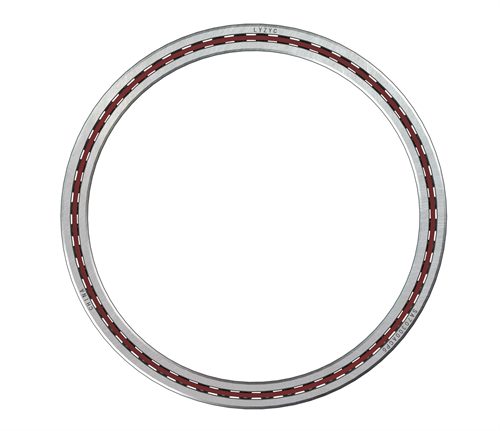

在精密机床主轴、航空发动机附件及高端半导体设备中，英制等截面薄壁轴承因其截面高度恒定、结构紧凑及重量轻量化等优势，常被用于空间受限的高速旋转场合。然而，当主轴转速趋近于轴承的极限转速时，保持架的运动状态往往成为制约轴承性能的关键瓶颈。保持架不仅负责隔离滚动体，更承担着引导滚动体稳定运行、控制润滑分布及散发热量的多重功能。在高速工况下，英制等截面轴承特有的薄壁结构使得保持架动力学行为更为复杂，其设计优劣直接决定了轴承能否突破高速运转时的离心力与陀螺力矩限-制。

一、高速工况下保持架的动力学约束

在高速旋转状态下，英制等截面轴承的保持架受到多种动态力的耦合作用。首先是滚动体对保持架兜孔的冲击力。由于轴承截面较薄，内外圈滚道对滚动体的约束力相对较弱，导致滚动体在高速下的运动轨迹存在较大的不确定性。这种不确定性会转化为保持架兜孔壁的随机冲击，引起保持架质心的涡动和倾斜振动。

其次是空气拖曳力矩的影响。薄壁轴承内部空间狭小，保持架在高速旋转时如同风扇叶片，搅动内部润滑脂或润滑油，产生显著的空气阻力和搅拌热。对于开式或带简单防尘盖的等截面轴承，这种空气拖曳效应尤为明显，它直接消耗了主轴的驱动功率，并导致轴承温升急剧增加，进而限-制了轴承的进一步提速。

二、传统保持架结构对高速性能的限-制

传统的英制等截面轴承多采用冠形冲压钢保持架或实体黄铜保持架。冠形保持架虽然重量轻，但其结构强度有限，在高速下因离心力作用易发生径向膨胀，导致兜孔间隙减小，甚至引发保持架与滚动体之间的卡死。此外，冠形保持架通常依赖滚动体进行外引导，在高速下引导精度差，容易产生较大的滑动摩擦。

实体黄铜保持架虽然强度高，但其密度大，在高速下产生的离心载荷极为可观。对于等截面轴承而言，其外圈壁厚较薄，难以承受由重型保持架带来的额外径向载荷。同时，黄铜材料在高速润滑不良时，与钢制滚动体之间容易发生粘着磨损，产生的铜屑会污染润滑脂，进一步恶化轴承的运转环境。因此，传统材料与结构形式在突破dn值（轴承内径与转速的乘积）2.0×10^6 mm·r/min以上时，往往显得力不从心。

三、材料轻量化与结构拓扑优化

为了突破上述限-制，现代英制等截面轴承的保持架设计首先在材料上进行了革新。聚醚醚酮（PEEK）等高性能工程塑料及其复合材料被广泛应用。PEEK材料密度仅为钢的1/7，且具备优异的自润滑性能和阻尼特性。在高速运转时，PEEK保持架能显著降低离心力，减少搅拌发热，同时其弹性模量较低，在发生微碰撞时能通过自身变形吸收冲击能量，保护滚动体。

在结构层面，等截面轴承保持架的兜孔几何设计从传统的圆柱形向球形或椭球形演变。这种仿形兜孔设计在保证滚动体自由转动的同时，限-制了滚动体的陀螺进动，减少了保持架的异常振动。此外，针对高速工况，保持架的窗孔面积比（窗孔面积与保持架总面积之比）被精确计算。增大窗孔面积有助于减小风阻和搅拌力矩，但会削弱保持架强度；现代设计通过有限元分析（FEA）进行拓扑优化，在保证强度的前提下，寻求小的风阻截面。

四、引导方式的革新与油气润滑的协同

保持架的引导方式对高速性能至关重要。传统的滚动体引导方式在高速下易产生滑动摩擦和磨损。现代高速英制等截面轴承趋向于采用外圈或内圈挡边进行保持架引导（Land Riding Guide）。这种引导方式将保持架的滑动摩擦面从滚动体表面转移至套圈挡边，利用套圈的高精度加工表面提供稳定的引导，显著降低了保持架的倾斜和振动。

同时，保持架设计与油气润滑技术形成了紧密的协同关系。在高速轴承中，油气润滑不仅为滚动体提供油膜，更需对保持架进行强制冷却。通过在保持架表面设计微型的导油槽或利用保持架自身的旋转将油滴甩向特定区域，可以确保保持架引导面始终处于边界润滑状态，避免因干摩擦导致的引导失效。这种“以油冷架”的策略是突破高速温升限-制的关键手段之一。

五、动态平衡与精密制造工艺

高速旋转对保持架的动平衡精度提出了极高要求。等截面轴承的薄壁特性使得保持架在制造过程中的形位公差控制更为困难。微小的质量偏心在高速下会被放大为巨大的离心力，导致轴承振动超标。因此，高速型保持架需经过精密的动平衡校正，甚至采用配重法或激光打孔去重法，将不平衡量控制在微克级别。

此外，保持架兜孔与滚动体之间的间隙配合（Clearance Fit）需进行微米级的精确控制。间隙过大，高速下冲击加剧；间隙过小，热膨胀后易卡滞。通过精密数控加工与超精研工艺，确保保持架在高速热态下的动态游隙处于好的范围，是实现轴承稳定超速运转的制造基础。

英制等截面轴承在高速应用中的性能突破，本质上是保持架设计从“被动隔离”向“主动控制”转变的过程。通过采用低密度复合材料、优化兜孔拓扑结构、实施高精度的外引导机制以及配合精密的动平衡工艺，现代等截面轴承保持架已能有效抑制高速下的涡动失稳与异常温升。尽管薄壁结构带来了固有的刚度挑战，但通过材料、结构与工艺的协同创新，英制等截面轴承在高速精密装备中的应用边界正在不断被拓宽。
