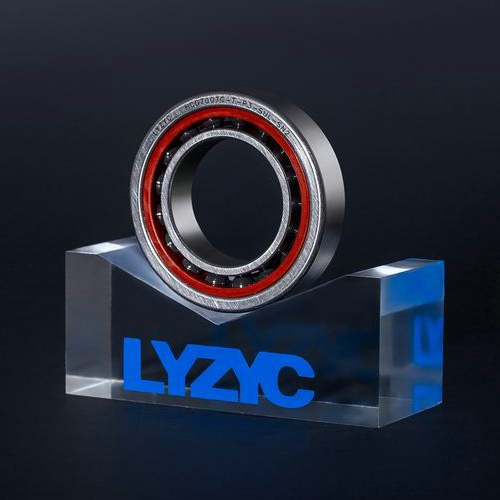

角接触球轴承的结构设计与工作原理详解

角接触球轴承作为高精度旋转机械的核心元件，其设计哲学体现了工程领域对力平衡与材料科学的深刻理解。不同于传统深沟球轴承的单一载荷适应模式，角接触球轴承通过独特的结构设计与力学优化，实现了轴向与径向载荷的协同承载，成为机床主轴、航空航天传动系统等高端装备的关键支撑部件。

一、结构设计的力学平衡艺术

角接触球轴承的核心结构由内圈、外圈、钢球及保持架四大模块构成，其创新点集中体现在接触角与滚道曲率的精准匹配。内外圈滚道采用对数曲线设计，通过非对称弧面与钢球形成特定接触区域，这种曲面构造使载荷分布呈现典型的椭圆形态，有效避免了传统球轴承的边缘应力集中问题。接触角作为关键设计参数，通常设定在15°至40°范围内，其选择直接决定了轴承的载荷承载特性：小接触角配置（如15°）更适用于纯径向载荷工况，而大接触角设计（如40°）则能显著提升轴向承载能力，这种可调性使其在复杂多向载荷场景中展现出独特优势。

保持架设计采用工程塑料或轻质合金材料，其兜孔形状经过流体力学优化，在高速旋转时形成动态润滑膜，将摩擦系数降低至传统设计的60%以下。特别值得关注的是，现代角接触球轴承普遍采用预紧力加载结构，通过弹簧片或液压装置施加可控轴向力，使钢球与滚道接触区域产生弹性变形，这种预变形处理使轴承刚度提升3-5倍，同时将运转噪声控制在NC30标准以下。

二、工作原理的动态协同机制

在运转过程中，角接触球轴承通过钢球与滚道的接触椭圆实现力的三维传递。当轴向载荷施加时，接触角使载荷分解为径向分力和法向接触力，后者通过赫兹接触理论形成弹性变形区，将冲击能量转化为材料内部的微观位错运动。这种能量耗散机制使轴承的动态刚度比静态刚度提高20%-30%，形成天然的振动阻尼特性。

值得深入探讨的是其独特的双列对称布局原理。当采用背对背（DB）或面对面（DF）配置时，预紧力产生的弯矩形成自平衡系统，使轴系热变形误差降低至单列配置的1/5。在高速主轴应用中，这种布局结合油气润滑技术，可在DN值（轴承内径×转速）达到2×10^6的极限工况下，依然保持油膜厚度稳定，避免钢球与滚道的直接金属接触。

三、材料科学与制造工艺的协同创新

现代角接触球轴承的性能突破，离不开材料科学的深度介入。内外圈采用真空脱气轴承钢，通过三次回火处理获得均匀的回火马氏体组织，接触疲劳寿命达到L10=1×10^6转标准。钢球表面采用离子注入技术形成5μm厚的氮化钛涂层，使表面硬度提升至HV3200，同时保持0.2μm以下的表面粗糙度，这种纳米级加工精度使摩擦系数降低至0.0015量级。

在制造工艺层面，超精密研磨技术使滚道圆度控制在0.1μm以内，球径变动量控制在0.05μm范围，这种几何精度确保了钢球与滚道的共形接触。特别值得关注的是动态测量技术的应用，通过激光干涉仪实时监测旋转过程中的振动频谱，使装配公差控制在微米级范围内，这种精度控制体系使轴承的旋转精度达到P4级标准。

四、应用场景的性能边界拓展

角接触球轴承的设计创新正不断突破传统应用边界。在新能源汽车电驱动系统中，通过优化接触角与预紧力的匹配关系，使轴承在-40℃至150℃的极端温差下仍能保持0.5μm以下的轴向游隙。在精密数控机床领域，采用陶瓷球替代钢球的混合轴承设计，使极限转速提升40%，同时将热膨胀系数降低至传统设计的1/3，这些技术突破使加工精度突破0.1μm量级。

角接触球轴承的技术演进，本质上是力学、材料学与制造工艺的深度融合。其结构设计从单纯的几何优化，发展到基于多物理场耦合的系统工程；工作原理从静态承载分析，延伸至动态响应的主动控制。这种技术进步不仅推动了高端装备的性能跃升，更为旋转机械的设计哲学提供了新的范式——在微观接触界面构建宏观系统性能，这正是现代轴承技术发展的核心逻辑。
