滚珠丝杠支撑轴承的基本原理与核心功能解析

滚珠丝杠作为将旋转运动转化为直线运动的核心部件，其性能在很大程度上依赖于支撑轴承的正确选择与应用。支撑轴承不仅是滚珠丝杠的安装基础，更是决定整个传动系统精度、刚度和寿命的关键因素。

在数控机床、工业机器人和精密仪器等高端装备中，滚珠丝杠支撑轴承扮演着不可或缺的角色。

01 滚珠丝杠系统的核心构成

滚珠丝杠系统是一个精密的传动整体，由多个各司其职的组件构成。丝杠作为系统的主体，通过旋转运动驱动螺母沿其轴向移动。螺母内部设有滚珠循环通道，使滚珠能够连续滚动传递力和运动。

固定端轴承座是系统的核心支撑，通常配备角接触球轴承，同时承受径向和轴向力，确保丝杠旋转精度。支撑端轴承座则提供辅助支撑，一般采用深沟球轴承，主要承受径向力，并允许丝杠因热胀冷缩产生的微量轴向浮动。

联接电机与丝杠的联轴器负责传递动力，同时补偿可能的对中误差。螺母座则将螺母的直线运动传递给负载工作台或机械臂。

这些组件的协同工作，奠定了滚珠丝杠系统高精度传动的基础，而支撑轴承则是这一系统中承受力量的关键点。

02 支撑轴承的受力原理与特点

滚珠丝杠在工作过程中，支撑轴承主要承受三大类载荷：轴向载荷、径向载荷和倾覆力矩。

轴向载荷是支撑轴承主要的受力方向，来源于丝杠旋转时螺母推动负载所产生的推力或拉力。由于滚珠丝杠通常用于需要精确定位的场景，轴向载荷往往很大，要求支撑轴承具备优异的轴向承载能力和刚性。

径向载荷通常来自装配误差、偏心负载或外部振动。尽管径向力相对较小，但若支撑轴承的径向刚性不足，仍可能引起系统振动和定位误差。在复杂工况下，支撑轴承还需应对倾覆力矩，这种力矩可能导致丝杠发生微小变形，影响精度。

与普通轴承相比，滚珠丝杠专用支撑轴承具有显著特点。其采用更大的接触角（通常为60°），增加了滚珠数目并相应减小滚珠直径，使轴向刚度比普通轴承提高两倍以上。

由于摩擦阻力小，滚珠丝杠传动系统的效率高达90%-98%，约为滑动丝杠系统的2-4倍。运动平稳性也是其突出特点，启动无颤动，低速无爬行，可实现微量进给。

03 支撑轴承的典型类型与结构

角接触球轴承是常用的滚珠丝杠支撑轴承类型。其内外圈滚道与轴线呈一定角度，能同时承受轴向和径向载荷。为满足丝杠支撑端复杂的受力情况，通常采用成对安装的方式，以提高轴向刚性和承载能力，特别适合精密定位与高速运行场景。

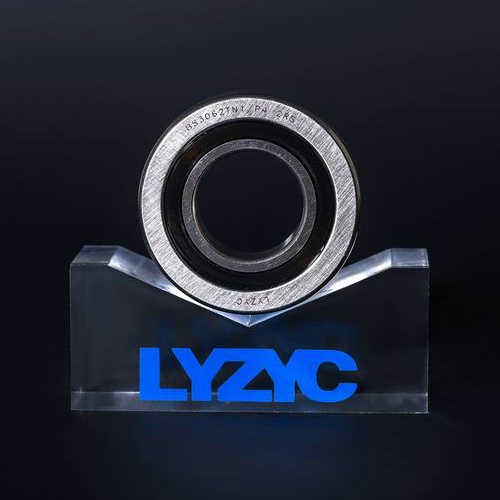

推力角接触球轴承是专为滚珠丝杠支撑开发的专用轴承，如7602/7603系列等。这类轴承具有更大的接触角，轴向承载能力更强，常以一体式结构封装于支撑单元中，安装简便，可靠性高。

圆锥滚子轴承则以高轴向承载能力和高刚性为特点，尤其适用于重载或低速场合。不过，这种轴承类型不适用于高速运行环境。

为适应不同的应用需求，支撑轴承的预压方式也有多种选择。定位预压通过双螺母方式或位预压方式实现精确预紧；定压预压则提供更为稳定的预紧力控制。

04 支撑方式对系统稳定性的影响

滚珠丝杠的稳定性与其支撑方式密切相关，不同的支撑方式适用于不同的应用场景。

“双推-自由”方式是结构简单的支撑形式。丝杠一端固定，另一端自由。固定端轴承同时承受轴向力和径向力，但这种支撑方式的轴承能力小、轴向刚度低，仅适用于行程小的短丝杠。

“双推-支撑”方式在两端均提供支撑。固定端轴承承受轴向力和径向力，支撑端则主要承受径向力，并能做微量轴向浮动，避免丝杠因自重弯曲。这种方式允许丝杠受热变形时自由伸长，适用于中速、精度较高的长丝杠系统。

“双推-双推”方式在丝杠两端均采用固定支撑。固定端轴承都能同时承受轴向力和径向力，这种支撑方式可以对丝杠施加预拉力，提高支撑刚度，补偿热变形。它特别适合高刚度、高速度、高精密的滚珠丝杠传动系统。

选择合适的支撑方式不仅要考虑受力情况，还需综合考虑运动速度、精度要求、丝杠长度及工作环境温度等多种因素。

05 应用场景与选型维护要点

滚珠丝杠支撑轴承因其独特的性能优势，在多个精密传动领域发挥着不可替代的作用。

在数控机床中，滚珠丝杠作为进给轴核心部件，实现刀具或工作台的高精度直线运动。工业机器人的关节或直线模组依赖滚珠丝杠完成机械臂的精准定位与平稳运动。精密测量仪器如坐标测量机，同样需要滚珠丝杠的高精度传动来保证测量结果的准确性。

在选型过程中，需综合考虑多个因素。负荷大小是首要考虑因素，轻负荷场景可选择轻负荷型支撑座，重载环境则需选用重负载型支撑座。

安装空间决定了支撑座的形状选择，角型支撑座刚性强但占用空间大，圆型支撑座结构紧凑适合空间受限的设备。精度要求直接关系到轴承的公差等级和支撑座的加工精度。

维护保养同样不可忽视。定期清洁支撑座表面，检查密封装置完好性，防止杂质进入内部损坏轴承。按照设备要求定期添加合适的润滑脂，形成保护膜减少摩擦磨损。定期检查支撑座的安装螺栓、锁紧螺母是否有松动，确保系统稳定性。

随着精密制造与自动化技术的不断发展，对滚珠丝杠支撑轴承的要求也将日益提高。未来的趋势将聚焦于更高精度、更高刚度、更高速度以及更长的使用寿命。

智能轴承概念也逐渐兴起，通过集成传感器实时监测轴承状态，为预测性维护提供数据支持。

无论技术如何演进，滚珠丝杠支撑轴承作为精密传动领域的核心地位不会改变，它将继续为高端装备制造提供坚实的支撑。
