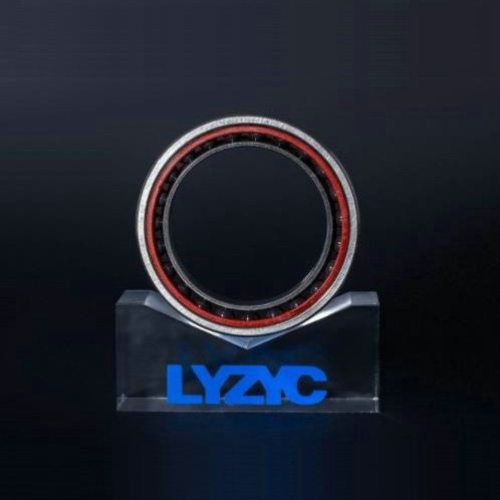

高速精密角接触球轴承安装方法

2024-05-29    点击:305

       在高速旋转的精密机械领域,高速精密角接触球轴承凭借其良好的性能和精度,成为了

不可或缺的关键组件。这种轴承专门设计用于承载较轻的载荷,在高速旋转的场合下表现出色,

满足了高精度、高转速、低温升和低振动的需求。在高速电主轴的支承件中,

高速精密角接触球轴承常作为成对安装的部件,特别是在内表面磨床的高速电主轴中,

其重要性不言而喻。

       高速精密角接触球轴承的安装方法主要包括以下几种:

压入式安装:

适用于内外圈尺寸相差不大、轴承外圈与座孔配合较紧的情况。

步骤:

 将轴承内圈放入轴颈,确保内圈与轴颈配合紧密。

在外圈上涂上润滑剂,使用压入工具将外圈压入座孔中,确保外圈与座孔配合紧密。

在钢球和保持架上涂上润滑剂,放入轴承内。

用压入工具将保持架压入轴承内,确保钢球和保持架位置正确。

紧固轴承盖,确保轴承安装牢固。

加热式安装:

适用于内外圈尺寸相差较大、轴承外圈与座孔配合较松的情况。

步骤:

同压入式安装的前两步。

将外圈加热到一定温度(例如80℃-100℃,但不超过120℃),迅速将其套装在座孔中,确保外圈与座孔配合紧密。

后续步骤同压入式安装。

背对背安装:

适用于承受较大的轴向载荷和冲击载荷。

特点:轴承的接触角可以自动调整,增加角接触轴承的支承角度刚性,增加抗变形能力。

面对面安装:

适用于承受较小的轴向载荷和冲击载荷。

特点:轴承内部游隙较大,可以降低轴承的刚度,提高轴承的寿命。

串联安装:

适用于承受较大的径向载荷和冲击载荷。

特点:可以提高轴承的刚度和承载能力,降低轴承的内摩擦和发热量。

定位安装:

适用于高速旋转的场合。

特点:可以提高轴承的刚度和精度,减少轴承的振动和噪音。

       在安装过程中,需要特别注意以下几点:

       必须在套圈端面的圆周上施加均等的压力,将套圈压入,避免使用锤子或砸击类工具直接敲击轴承端面,以免造成轴承损伤。

在过盈量较小的情况下,可在常温下使用套筒和锤子进行安装;大批量安装时,可采用液压机。

安装完毕后,应进行旋转试验,检测噪音、振动及温升等性能指标,确保轴承的正常运行。
